Optimieren Sie Ihre 3D-Drucke mit den richtigen STL-Datei-Editoren
Ob Sie nun neu im Bereich des 3D-Designs sind oder bereits über umfangreiche Erfahrung verfügen, die Bearbeitung und Reparatur Ihrer STL-Dateien ist ein entscheidender Schritt vor dem eigentlichen 3D-Druck. Hier stellen wir Ihnen verschiedene Werkzeuge vor, die Ihnen dabei helfen.
Der 3D-Druck hat die Fertigungslandschaft durch innovative Anwendungen tiefgreifend verändert. Mit einem Computer und einem 3D-Drucker kann jeder seine digitalen Entwürfe in greifbare Objekte verwandeln. Für die Personalisierung von 3D-Modellen (STL-Dateien) ist jedoch eine spezielle 3D-Software notwendig.
Ein gebräuchliches Dateiformat im 3D-Druck ist die STL-Datei (Stereolithografie), die die Oberflächengeometrie von 3D-Objekten beschreibt. Selbst sorgfältig erstellte STL-Dateien können jedoch Fehler aufweisen. Mit den richtigen Werkzeugen lassen sich diese Fehler vor dem Drucken des 3D-Modells einfach beheben.
Typische Fehler in STL-Dateien sind beispielsweise Lücken im Oberflächennetz, sich überschneidende Dreiecke und nicht-manifold Kanten. Das Beheben dieser Probleme kann mühsam und zeitaufwendig sein, besonders ohne die geeignete Software. Hier kommen STL-Datei-Editoren ins Spiel, mit denen Sie STL-Dateien öffnen, betrachten und verändern können.
Es gibt zahlreiche STL-Datei-Editoren, von einfachen, kostenlosen Varianten bis hin zu komplexen und teuren Programmen. In diesem Artikel stellen wir Ihnen einige der besten STL-Datei-Editoren vor, um Ihnen bei der Auswahl des richtigen Programms zu helfen.
Was genau ist eine STL-Datei?
Eine STL-Datei, kurz für „Stereolithografie“, ist ein Dateiformat, das ein 3D-Modell für den 3D-Druck enthält. Es ist ein weit verbreitetes Format in der 3D-Druckindustrie und wird von den meisten 3D-Druckern unterstützt.
Eine STL-Datei bildet ein 3D-Modell ab, indem sie dessen Oberfläche durch eine Anordnung von Dreiecken annähert. Je kleiner diese Dreiecke, desto detaillierter und genauer ist das resultierende 3D-Modell. Eine kompliziertere Struktur benötigt jedoch mehr Dreiecke und erhöht dadurch die Dateigröße.
Es gibt zahlreiche Software-Optionen, die online zur Verfügung stehen, um perfekte 3D-Modelle zu erstellen. Nachdem Sie Ihr 3D-Modell entworfen und als STL-Datei gespeichert haben, kann diese an einen 3D-Drucker gesendet werden, um ein physisches Objekt zu erzeugen.
Der 3D-Drucker interpretiert die STL-Datei und folgt den Anweisungen, um das Objekt Schicht für Schicht zu fertigen. Dabei kommen 3D-Druckverfahren wie beispielsweise Fused Deposition Modeling oder Selective Laser Sintering zur Anwendung.
Kurz gesagt, eine STL-Datei ist eine digitale Darstellung eines 3D-Objekts, die für die Produktion einer physischen Version mithilfe eines 3D-Druckers verwendet wird.
Wozu dient ein STL-Datei-Editor?
Ein STL-Datei-Editor ist eine Software, die dazu dient, Änderungen an STL-Dateien vorzunehmen und somit ein optimales 3D-Modell zu erzeugen. Diese Editoren werden häufig in der 3D-Druckindustrie verwendet, um physische Objekte zu produzieren.
Mithilfe eines STL-Datei-Editors können Benutzer das Aussehen und die Größe eines Modells nach ihren Wünschen anpassen. Zudem können unerwünschte Merkmale wie Lücken entfernt oder zusätzliche Details hinzugefügt werden.
Ein STL-Datei-Editor bietet vielfältige Bearbeitungsmöglichkeiten für STL-Dateien:
- Hinzufügen oder Entfernen von Dreiecken zur Änderung der Form eines 3D-Modells.
- Anpassung der Modellgröße.
- Aufteilung des Modells in kleinere Segmente.
- Zusammenfügen mehrerer Modelle zu einem einzigen Objekt.
- Hinzufügen oder Entfernen von Lücken oder anderen Abschnitten.
- Korrektur von Fehlern oder Defekten in der Datei.
Zusätzlich zu diesen Basisfunktionen verfügen einige STL-Datei-Editoren über zusätzliche Features, wie beispielsweise das Konvertieren von anderen Dateiformaten in STL, das Exportieren von Dateien in andere Formate oder das Vorbereiten von Dateien für den 3D-Druck.
Wie bearbeite ich eine STL-Datei?
Nachdem Sie Ihre STL-Datei mithilfe einer STL-Datei-Editor-Software angepasst oder repariert haben, können Sie sie im STL-Format speichern und anschließend mit einem 3D-Drucker ein physisches Objekt erzeugen. Hier sind detailliertere Anweisungen zur Bearbeitung einer STL-Datei:
Beachten Sie, dass die spezifischen Schritte und Werkzeuge zur Bearbeitung einer STL-Datei von der verwendeten Software abhängen. Einige Programme bieten möglicherweise eine benutzerfreundlichere Oberfläche, während andere erweiterte Funktionen für kompliziertere Änderungen bereitstellen.
Die Erkundung verschiedener STL-Editor-Software und das Kennenlernen der verfügbaren Tools können Ihnen helfen, den optimalen Workflow für Ihre Bedürfnisse zu finden.
Zwei Hauptkategorien von STL-Datei-Editoren
Wie bereits erwähnt, gibt es zahlreiche STL-Datei-Editoren. Generell lassen sich STL-Datei-Editoren in zwei Hauptkategorien einteilen: CAD-Software und Mesh-Bearbeitungswerkzeuge.
#1. CAD-Software
CAD-Software (Computer Aided Design) wurde primär für Designzwecke entwickelt und zeichnet sich durch solide Modellierung und präzise Messungen aus. Obwohl CAD-Software nicht primär für den 3D-Druck von animierten Modellen gedacht ist, kann sie auch zur Bearbeitung von STL-Dateien verwendet werden.
#2. Mesh-Bearbeitungswerkzeuge
Mesh-Bearbeitungswerkzeuge sind hingegen speziell für die Bearbeitung von Objekten mit 2D-Oberflächen konzipiert, ohne eine feste Füllung. Sie werden häufig verwendet, um Netze zu reinigen und zu reparieren, Löcher zu füllen und Scheitelpunkte sowie Kanten zu bearbeiten.
Einige Benutzer bevorzugen die exakten Messungen und Volumenmodelle von CAD-Software. Andere wiederum bevorzugen die spezialisierten Werkzeuge und Funktionen der Mesh-Bearbeitungswerkzeuge. Welche Option für Sie am besten geeignet ist, hängt von Ihren spezifischen Anforderungen und Vorlieben ab.
Es gibt eine Vielzahl von STL-Datei-Editoren für 3D-Modellierung, Anpassung und Druck. Hier haben wir einige der besten kostenlosen, benutzerfreundlichen und browserbasierten Optionen aufgelistet. Um Ihr STL-3D-Modell zu bearbeiten und zu reparieren, werfen Sie einen Blick auf die folgenden Tools und wählen Sie das passende für Ihr nächstes Projekt.
Blender
Blender ist eine bekannte und hoch angesehene 3D-Modellierungsanwendung, die zahlreiche Werkzeuge und Funktionen bietet. Mit diesem Programm lassen sich 3D-druckbare Modelle von Grund auf neu erstellen. Die Bearbeitung oder Reparatur einer vorhandenen STL-Datei ist mit Blender ebenfalls unkompliziert.
Aufgrund des umfangreichen Befehlssatzes kann es jedoch eine steile Lernkurve geben. Darüber hinaus ist möglicherweise ein leistungsfähiger PC erforderlich, um komplexe Modelle darzustellen. Positiv ist, dass es ein kostenloses Tool zur Bearbeitung von 3D-Modellen ist. Blender steht für Windows, macOS und Linux zum Download bereit.
Bearbeiten eines 3D-Modells mit Blender:
- Laden Sie Blender herunter, installieren Sie es und starten Sie das Programm.
- Klicken Sie mit der rechten Maustaste auf den Standard-3D-Würfel und wählen Sie ‚Löschen‘, um ihn zu entfernen.

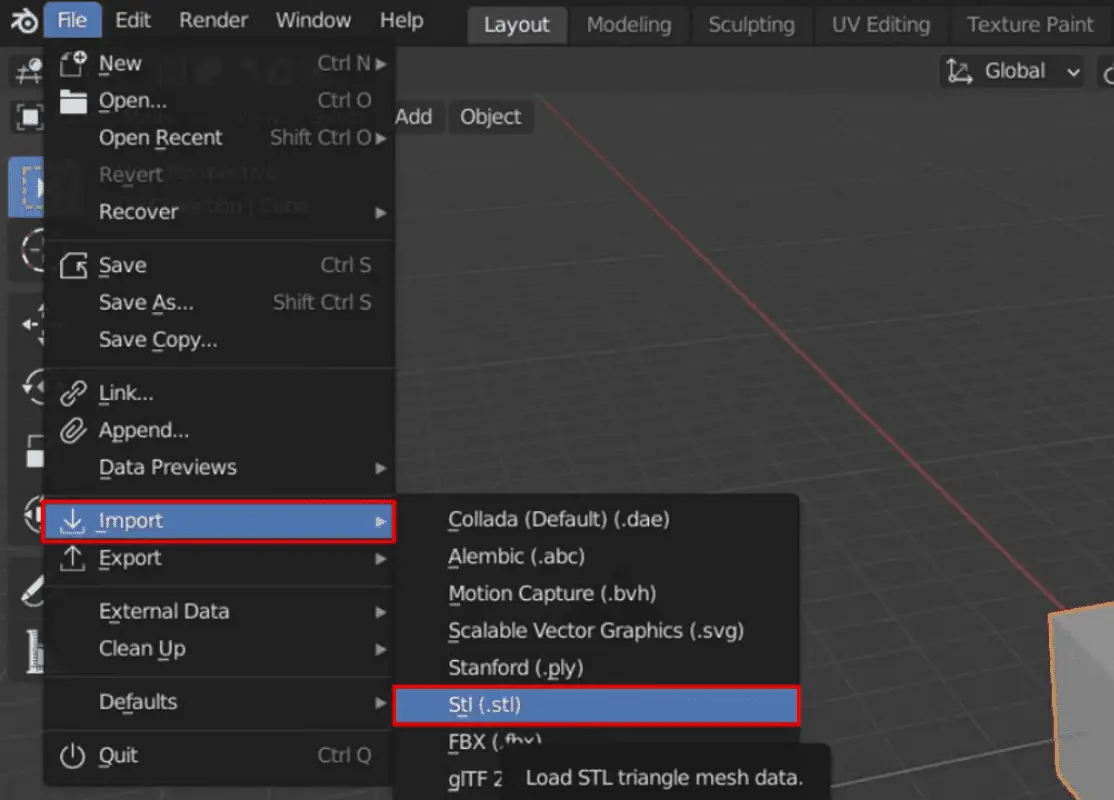

- Öffnen Sie Blender und importieren Sie Ihre STL-Datei über Datei > Importieren > STL.
- Nachdem die STL-Datei importiert ist, verwenden Sie die verschiedenen Werkzeuge und Funktionen, um das 3D-Modell anzupassen.

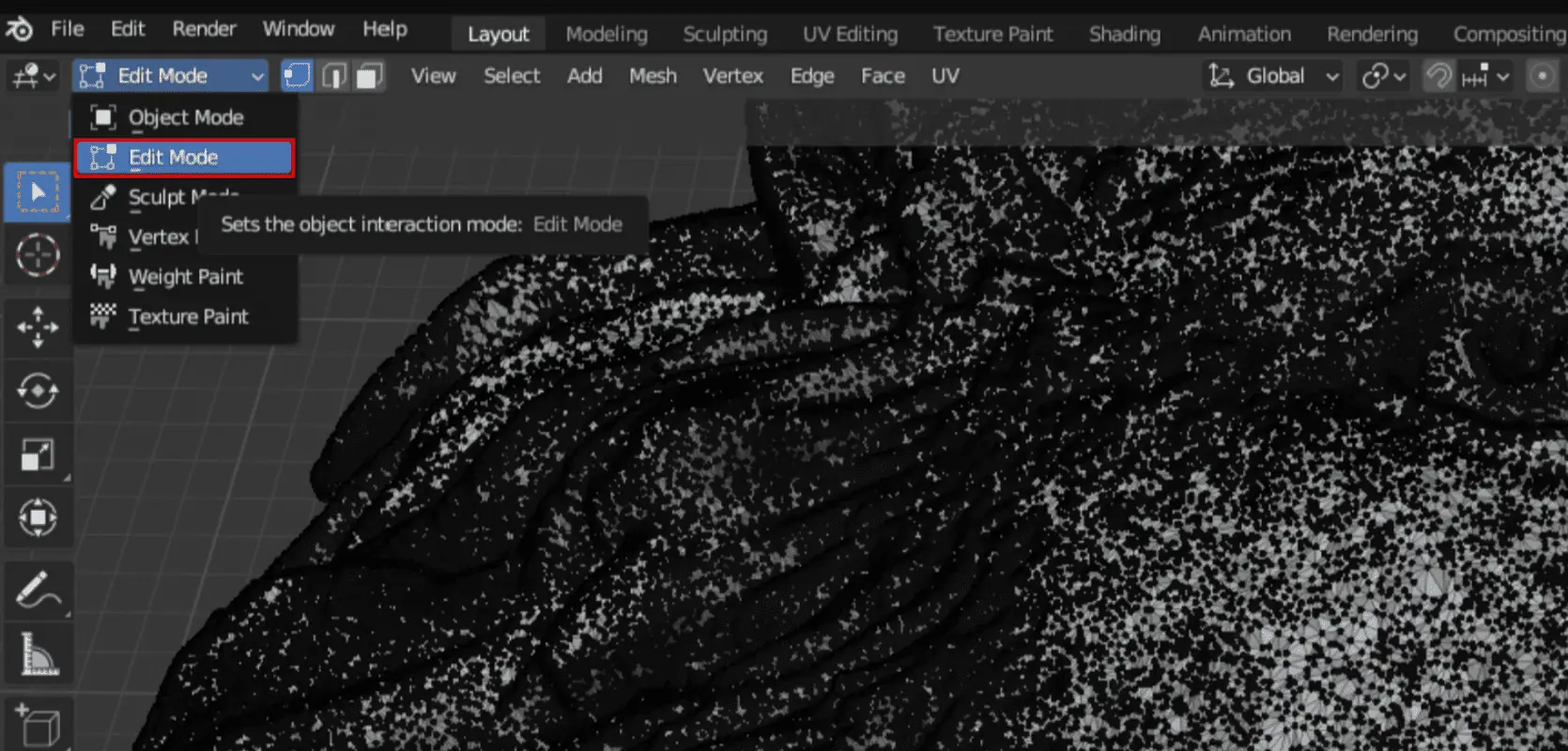

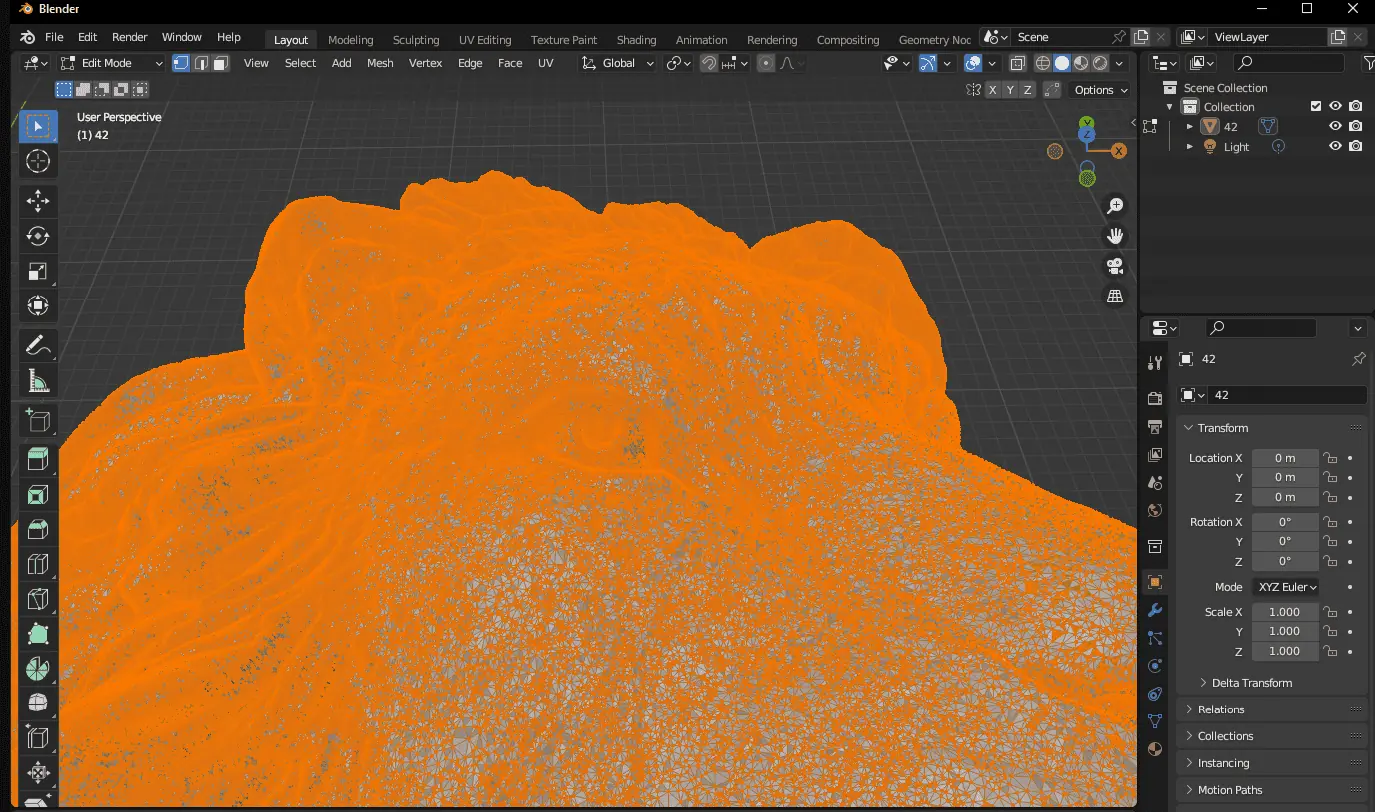

- Sie müssen das Objekt zunächst in den Bearbeitungsmodus setzen, um Ihre STL-Datei bearbeiten zu können. Nun sind alle Kanten sichtbar.
- Wählen Sie alle Elemente Ihres 3D-Modells aus, indem Sie die Taste „A“ drücken. Ihre bevorzugten Punkte, Kanten oder Ebenen lassen sich durch das Ziehen eines Rahmens mit der linken Maustaste selektieren.
- Nun können Sie Dreiecke hinzufügen oder entfernen, um die Form des 3D-Modells zu verändern, die Größe anzupassen, es in kleinere Teile aufzuteilen, mehrere Modelle zu einem zu vereinen oder Löcher sowie andere Merkmale hinzuzufügen oder zu entfernen.
FreeCAD
FreeCAD ist eine weitere Open-Source-Software für computergestütztes Design (CAD), die kostenlos erhältlich ist. Sowohl Anfänger als auch erfahrene 3D-Designer können diese Software nutzen, um einfache oder anspruchsvolle Designs zu kreieren. Sie bietet Funktionen, die sich hervorragend für Maschinenbauingenieure eignen, die diverse 3D-Modelle erstellen.
Da FreeCAD eine parametrische 3D-Modellierung ermöglicht, können Sie Ihr Modell einfach anpassen, indem Sie frühere Bearbeitungsschritte überprüfen. Der einzige Nachteil bei der Nutzung dieser Software ist die Komplexität der Elementstrukturen. Diese Software ist mit Windows, macOS und Linux kompatibel.
Bearbeiten von STL-Dateien mit FreeCAD:

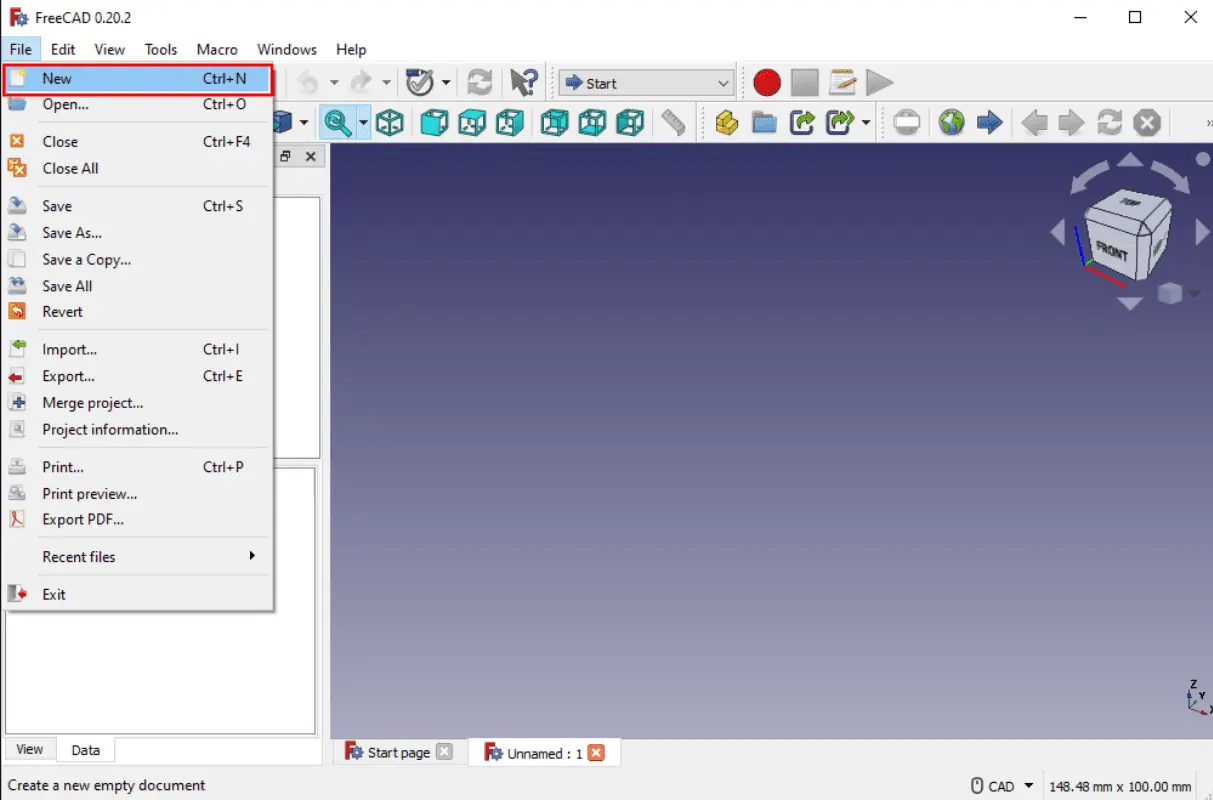

Laden Sie FreeCAD herunter, installieren und starten Sie es. Klicken Sie dann auf Datei > Neu.
- Klicken Sie nun auf Datei > Importieren und wählen Sie Ihre STL-Datei aus. Die STL-Datei wird im FreeCAD-Interface sichtbar sein.

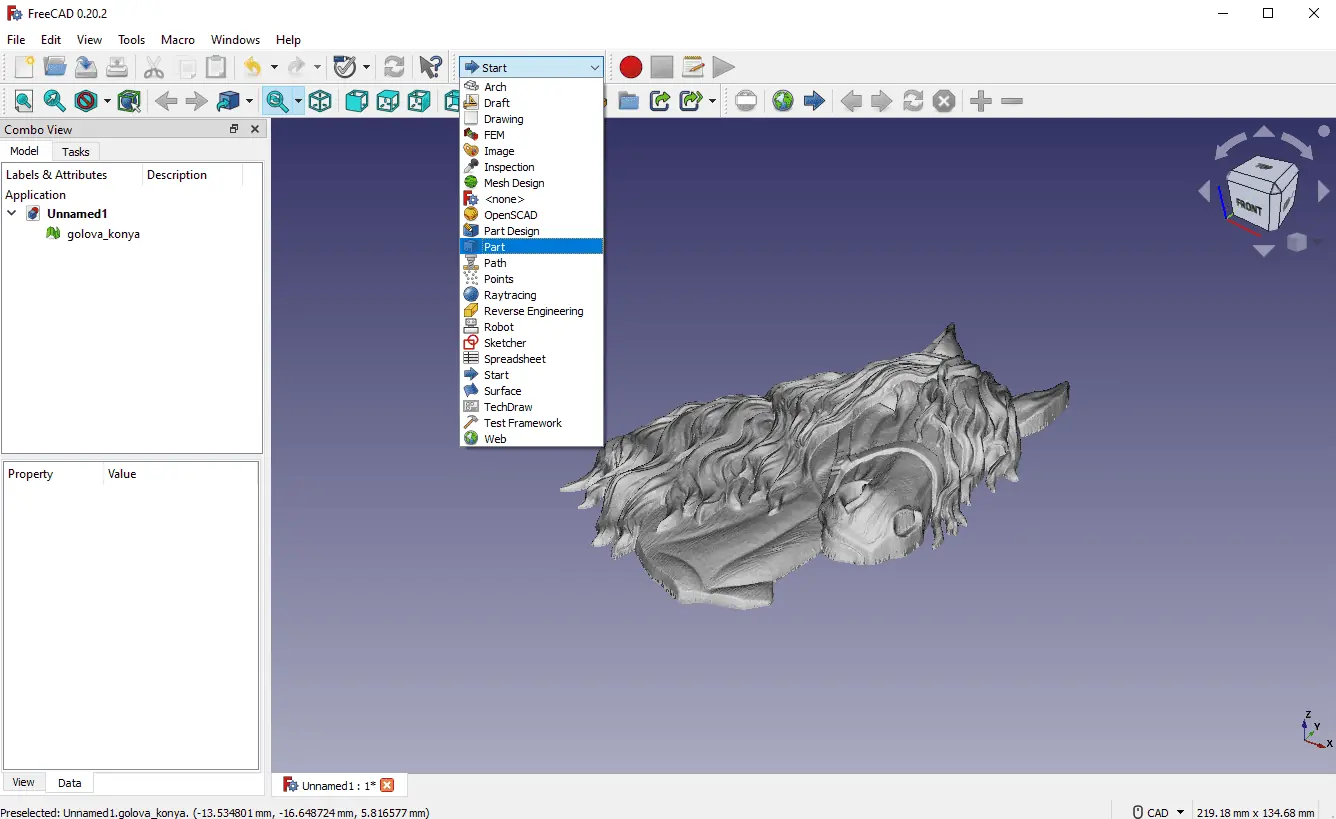

- Sie können Ihre Werkbank einstellen, indem Sie auf das Dropdown-Menü klicken und ‚Part‘ auswählen.

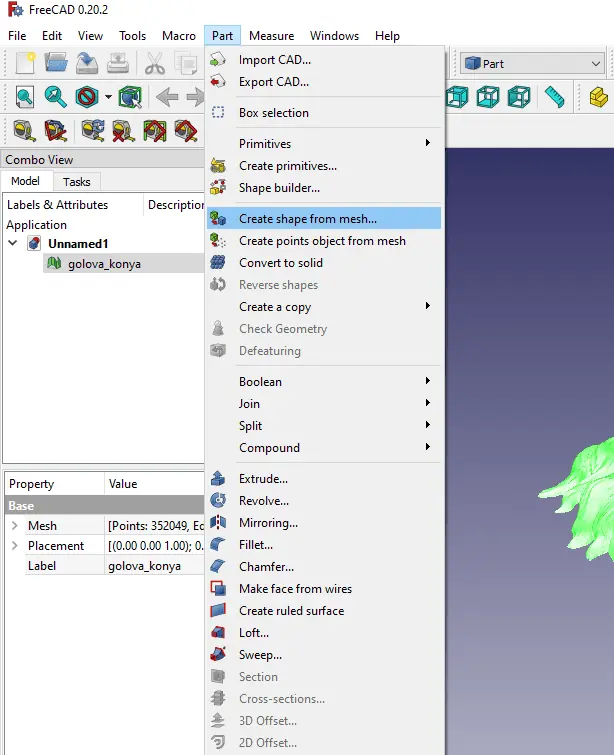

- Wählen Sie Ihr importiertes 3D-Modell aus und klicken Sie auf Part > Form aus Netz erstellen, um Ihr importiertes Modell in kleine Dreiecke umzuwandeln. Aktivieren Sie die Nähform und belassen Sie den Wert der Toleranz unverändert.
- Nun können Sie Ihr importiertes Netzobjekt entfernen. Ihr Objekt besteht nun aus Dreiecken.

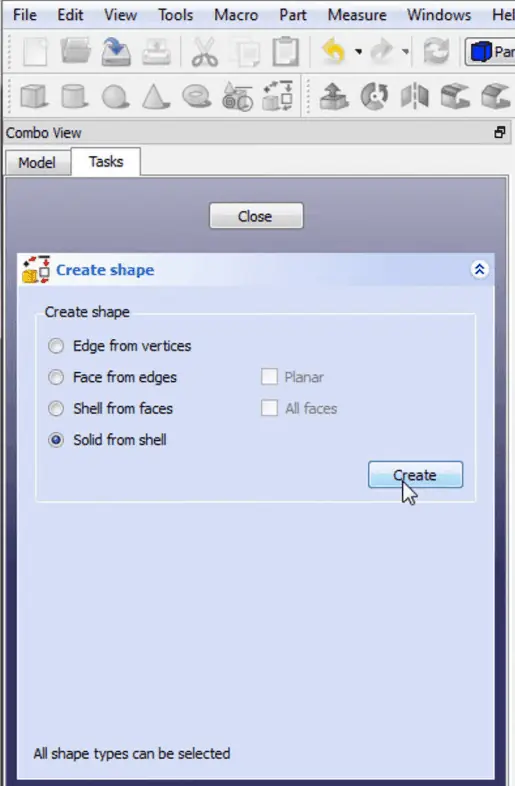

- Klicken Sie auf Aufgabe, um das erweiterte Dienstprogramm zur Erstellung der Form aufzurufen. Wählen Sie an dieser Stelle ‚Volumenkörper aus Shell‘. Wählen Sie ein beliebiges Dreieck in Ihrem 3D-Modell, klicken Sie auf ‚Erstellen‘ und schließen Sie das Fenster.
- Abschließend erhalten Sie aus Ihrer importierten 3D-Figur ein solides Objekt, das Sie bearbeiten können.
3D Slash
Die nächste 3D-Modellierungssoftware auf unserer Liste ist 3D Slash, die Sie online und offline nutzen können. Sie können 3D-Modelle mit der klassischen Bausteintheorie erstellen, ähnlich wie bei Minecraft. Es ist ein kostenloses Tool, das die browserbasierte Bearbeitung von 3D-Modellen ermöglicht.
Für gelegentliche 3D-Modellbearbeitungen ist dies die beste Option, um die Welt der 3D-Modellierung zu erkunden. Sie können die Komplexität eines herkömmlichen STL-Datei-Editors umgehen und dieses Tool verwenden, um mit Ihrer STL-Datei zu arbeiten. 3D Slash ist kompatibel und kann unter Windows, macOS, Linux und Raspberry Pi heruntergeladen werden.
Bearbeiten der STL-Datei mit 3D Slash:
- Für den browserbasierten Betrieb rufen Sie die offizielle Website von 3D Slash auf und melden sich an.

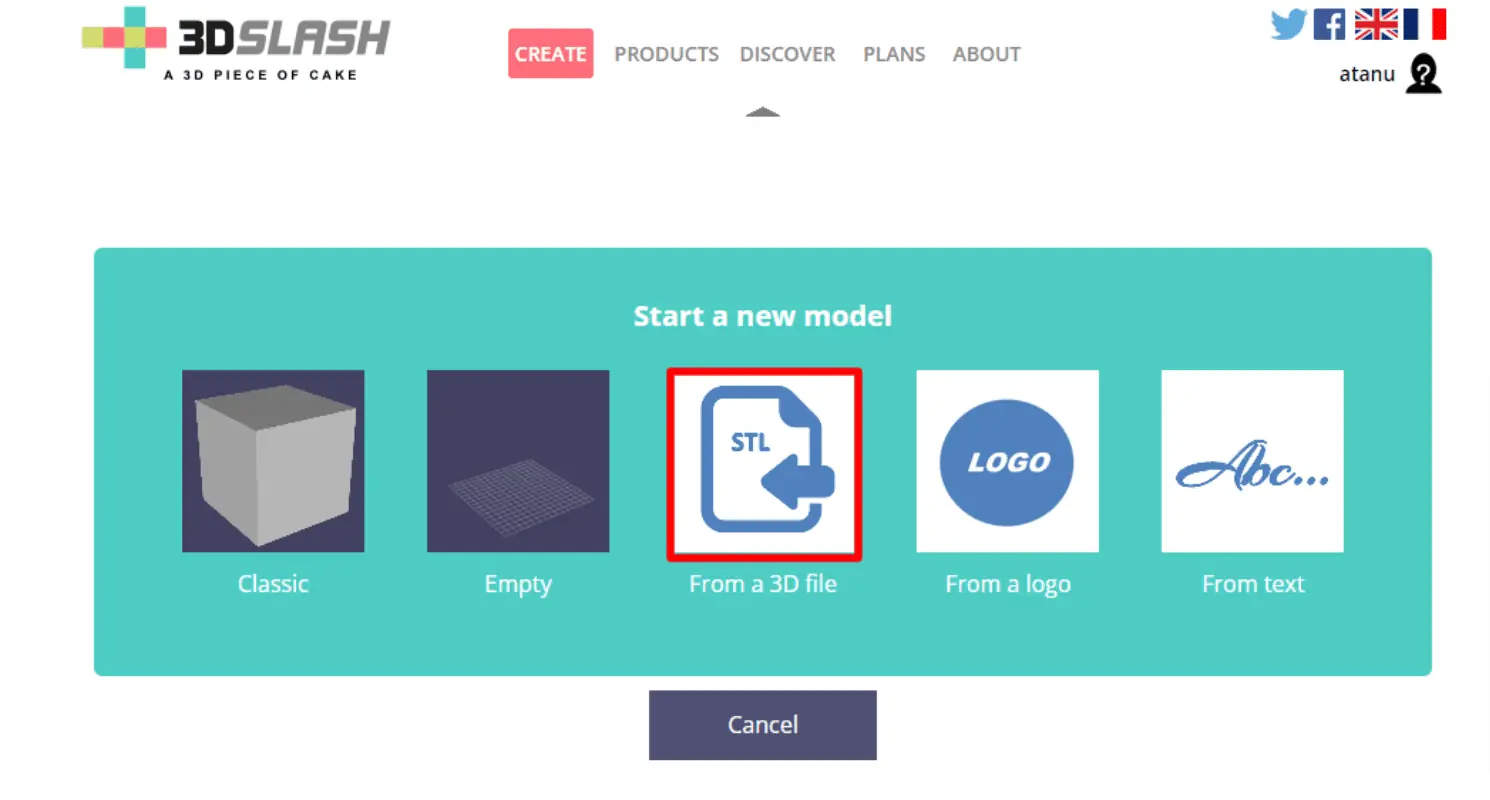

- Klicken Sie auf das Ordnersymbol und dann auf ‚Neues Modell erstellen‘.
- Erstellen Sie nun ein neues Modell und klicken Sie auf die Option ‚3D-Datei erstellen‘, um fortzufahren. Sie können Ihre STL-Datei entweder per Drag & Drop hochladen oder direkt auswählen.
- Die hochgeladene STL-Datei wird automatisch in ein verpixeltes Objekt umgewandelt. Sie können Ihr hochgeladenes 3D-Modell mit der 3D-Slash-Software bearbeiten.

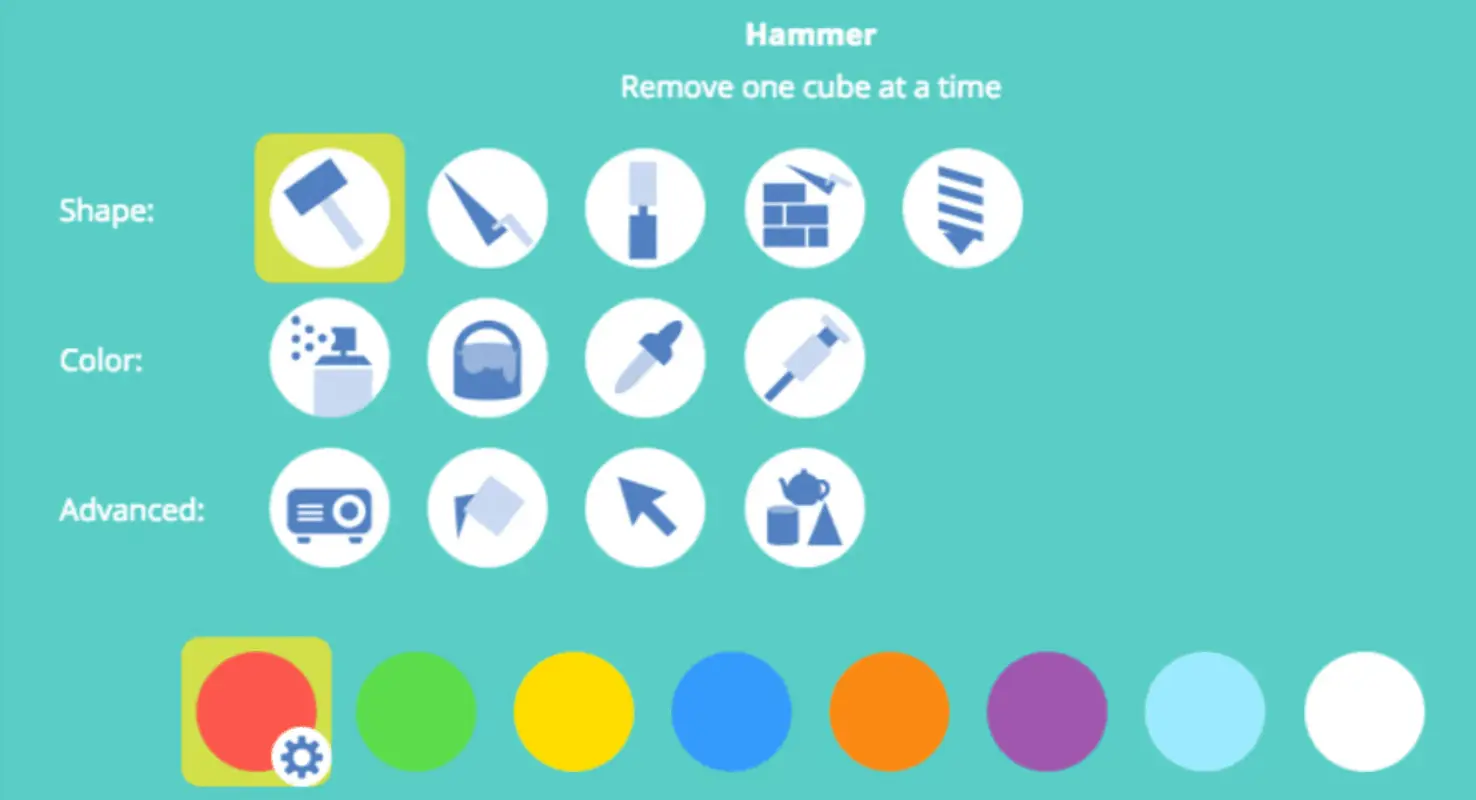

- Sie finden verschiedene Werkzeuge in der oberen linken Ecke der Benutzeroberfläche. Mit diesen Werkzeugen können Sie das 3D-Objekt nach Ihren Wünschen bearbeiten.
SelfCAD
SelfCAD ist ein kostenloses Tool mit einer benutzerfreundlichen Oberfläche, das die Bearbeitung von STL-Dateien einfacher gestaltet als andere Editoren. Es bietet eine Vielzahl von erweiterten Funktionen und Werkzeugen zum Erstellen und Anpassen von 3D-Modellen. Wenn Sie neu in der 3D-CAD-Software sind, könnte dies die beste Option sein, um komplexe 3D-Modelle zu erstellen.

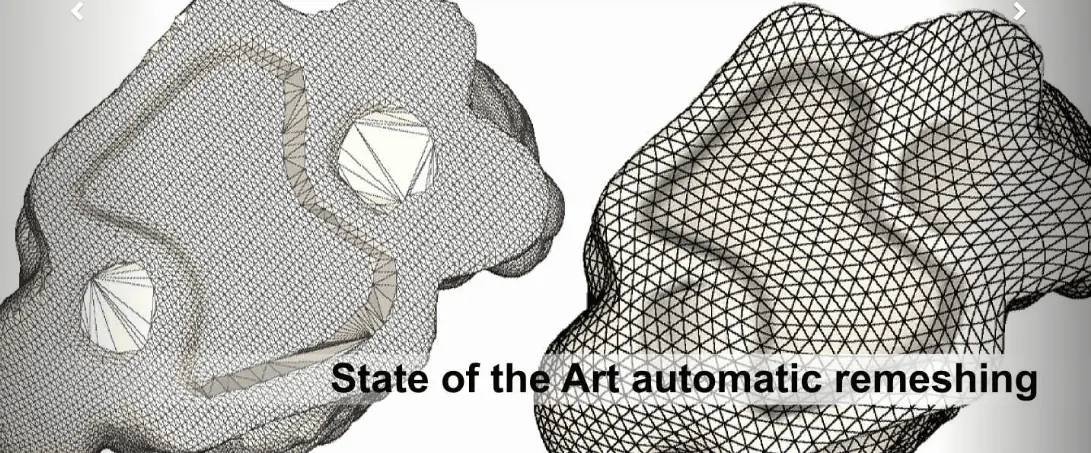

Eine weitere nennenswerte Funktion dieses Tools ist „Magic Fix“, das sich hervorragend für die Reparatur von Mesh-Dateien eignet. Das Tool enthält auch einen integrierten Slicer, mit dem Sie Ihre STL-Datei für den 3D-Druck vorbereiten können. Dieses Tool hilft somit, ein viel realistischeres 3D-Modell mit weniger Aufwand zu erstellen. Sie können SelfCAD von der offiziellen Website herunterladen. Das Programm ist mit macOS und Windows kompatibel.
Bearbeiten von STL-Dateien mit SelfCAD:
- Besuchen Sie die offizielle Website von SelfCAD und melden Sie sich mit Ihrem Konto an (falls vorhanden).
- Klicken Sie nun auf ‚Neues Projekt‘, um mit der Arbeit an Ihrem Projekt zu beginnen.

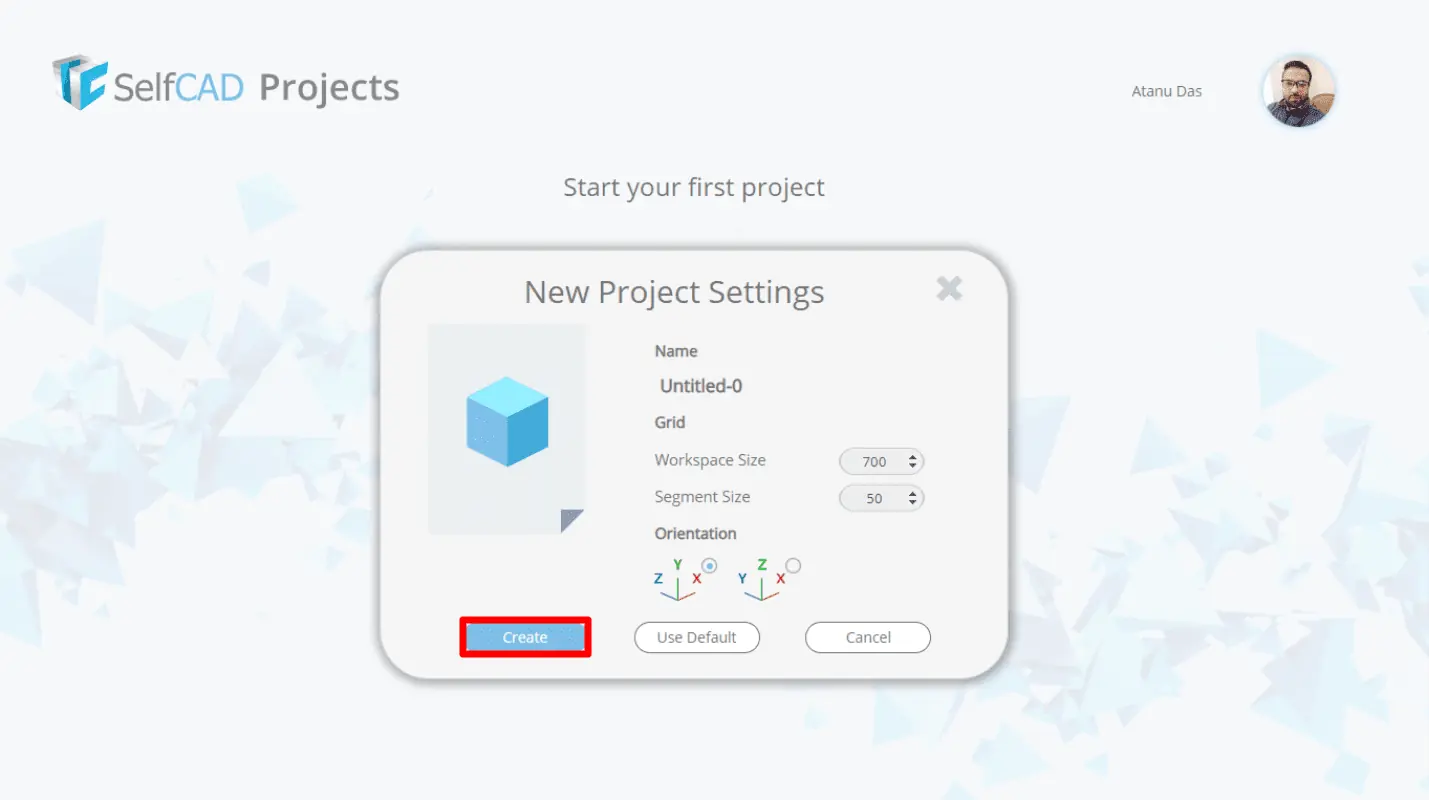

- Klicken Sie anschließend auf ‚Erstellen‘.
- Als Nächstes importieren Sie Ihre STL-Datei, indem Sie auf Datei > Importieren klicken.

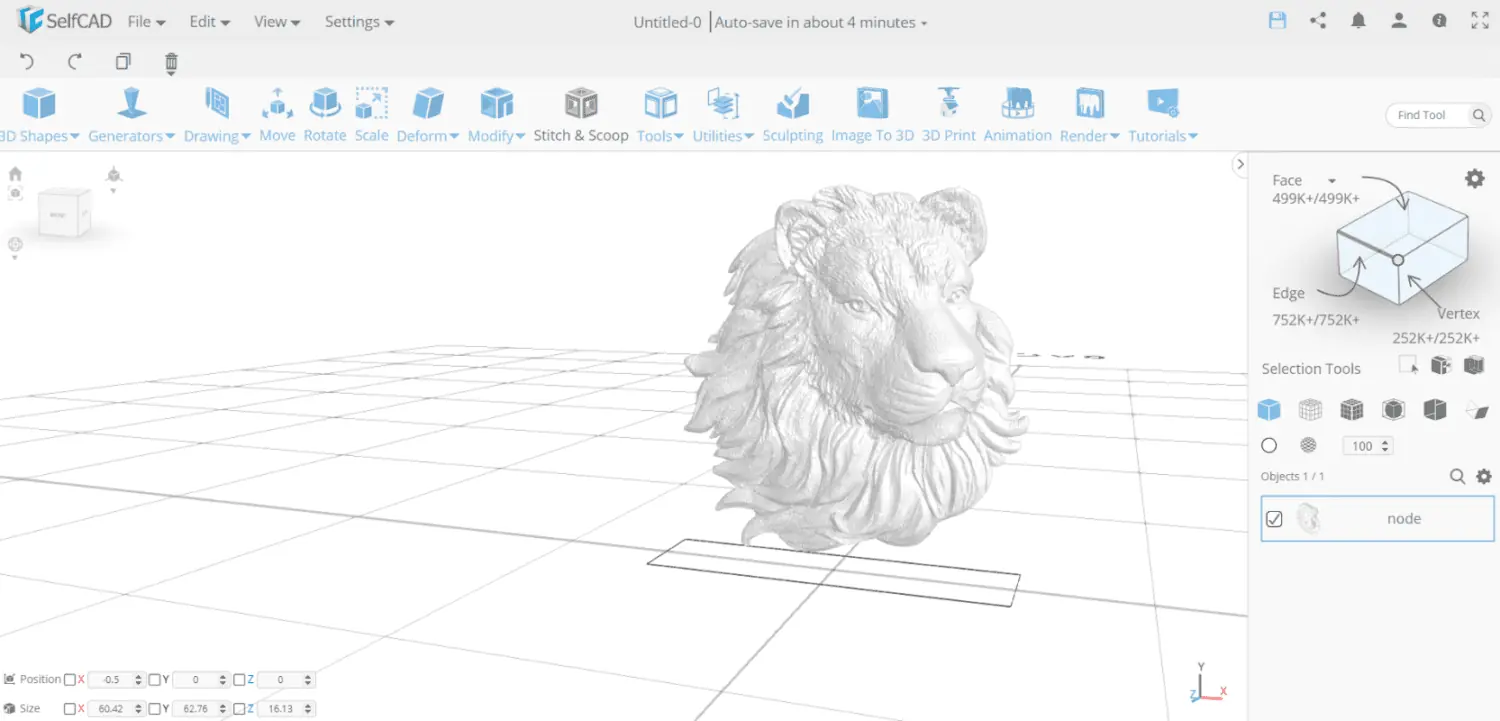

- Nun können Sie Ihre STL-Datei nach Ihren Wünschen bearbeiten. Sie können das Objekt skalieren, Löcher erstellen, Formen hinzufügen und skalieren, die Form drehen und vieles mehr.
MeshLab
Meshlab vereinfacht die Erstellung, Anpassung und Bearbeitung komplexer 3D-Mesh-Dateien. Diese Anwendung bietet alle notwendigen Funktionen zum Anpassen, Anzeigen und Reparieren Ihrer STL-Dateien sowie anderer Dateitypen.
Obwohl Sie mit dieser App keine neuen Netze erstellen können, können Sie Ihre STL-Datei problemlos kombinieren und reparieren. Meshlab funktioniert unter Windows (64x), macOS und Linux. Sie können die Software von der offiziellen Website herunterladen.

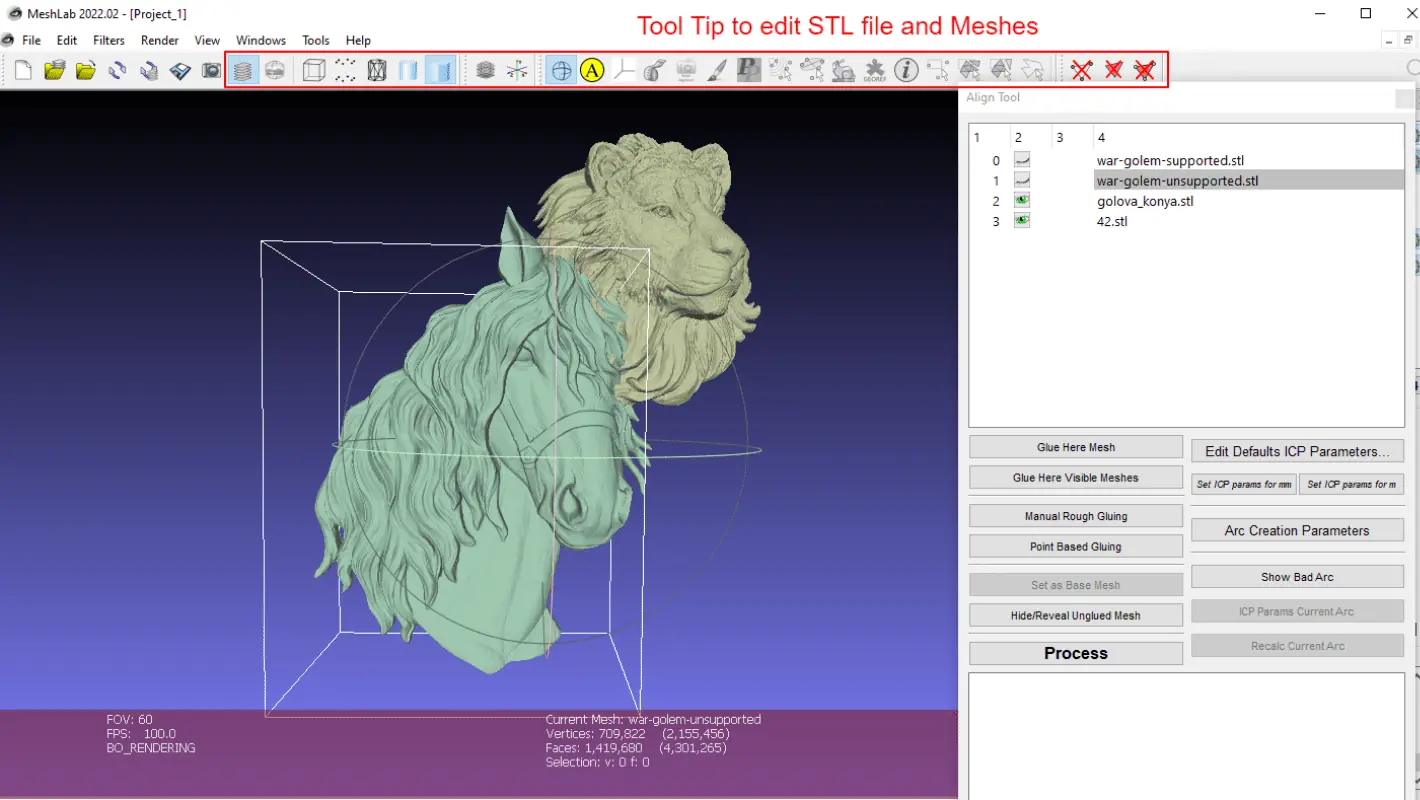

Bearbeiten von 3D-Modellen mit MeshLab:
- Zunächst müssen Sie zwei verschiedene Netze eines 3D-Modells kombinieren. Anschließend können Sie die unerwünschten Teile des Netzes entfernen und das 3D-Modell reparieren.
- Laden Sie beide 3D-Modelle, die Sie kombinieren möchten, über Datei > Netz importieren.
- Klicken Sie in der Symbolleiste auf Ebenen anzeigen und wählen Sie Ihre 3D-Modelle aus.
- Wählen Sie nun die Modelle im Ebenenmenü aus und klicken Sie auf die Manipulator-Werkzeuge.
- Transformieren Sie das Modell, indem Sie T drücken, es mit R drehen und mit S skalieren.
- Sie können das Objekt in eine andere Richtung verschieben oder drehen. Drehen Sie das Objekt mit der ESC-Taste. Wenn Sie mit der Platzierung zufrieden sind, drücken Sie erneut ESC und transformieren Sie es.
- Bestätigen Sie die Platzierung mit der Eingabetaste.
- Wenn alle Teile richtig platziert sind, klicken Sie mit der rechten Maustaste auf das kombinierte Netz und wählen Sie ‚Sichtbare Ebene glätten‘. Markieren Sie dann die ersten drei Optionen und klicken Sie auf ‚Übernehmen‘.
SketchUp
SketchUp, früher bekannt als Google SketchUp, gehört heute zu Trimble Buildings. Die kostenlose Version dieser 3D-Modellierungssoftware heißt SketchUp Make.
Es ist ein bekanntes Tool, mit dem Sie erste Schritte im Bereich des CAD-Designs machen können. SketchUp ist ein Windows-kompatibles Programm, das Sie herunterladen oder in Ihrem Browser nutzen können.
SketchUp bietet eine Vielzahl von Funktionen zur einfachen Erstellung eines 3D-Modells. Sie können jedoch nicht direkt ein solides Objekt erstellen oder die Dreiecke Ihrer STL-Datei in Quadrate konvertieren. Sie können jedoch Add-ons hinzufügen, um dieses Tool für die Anpassung und den Druck von 3D-Modellen effektiver zu gestalten.
Bearbeiten der STL-Datei mit SketchUp:
- Rufen Sie zunächst die kostenlose Version von SketchUp auf, klicken Sie auf ‚Modellierung starten‘ und melden Sie sich mit Ihrem Google-Konto an.
- Klicken Sie anschließend auf ‚Neu erstellen‘.
- Klicken Sie mit der rechten Maustaste auf das vorgefertigte Modell und löschen Sie es.

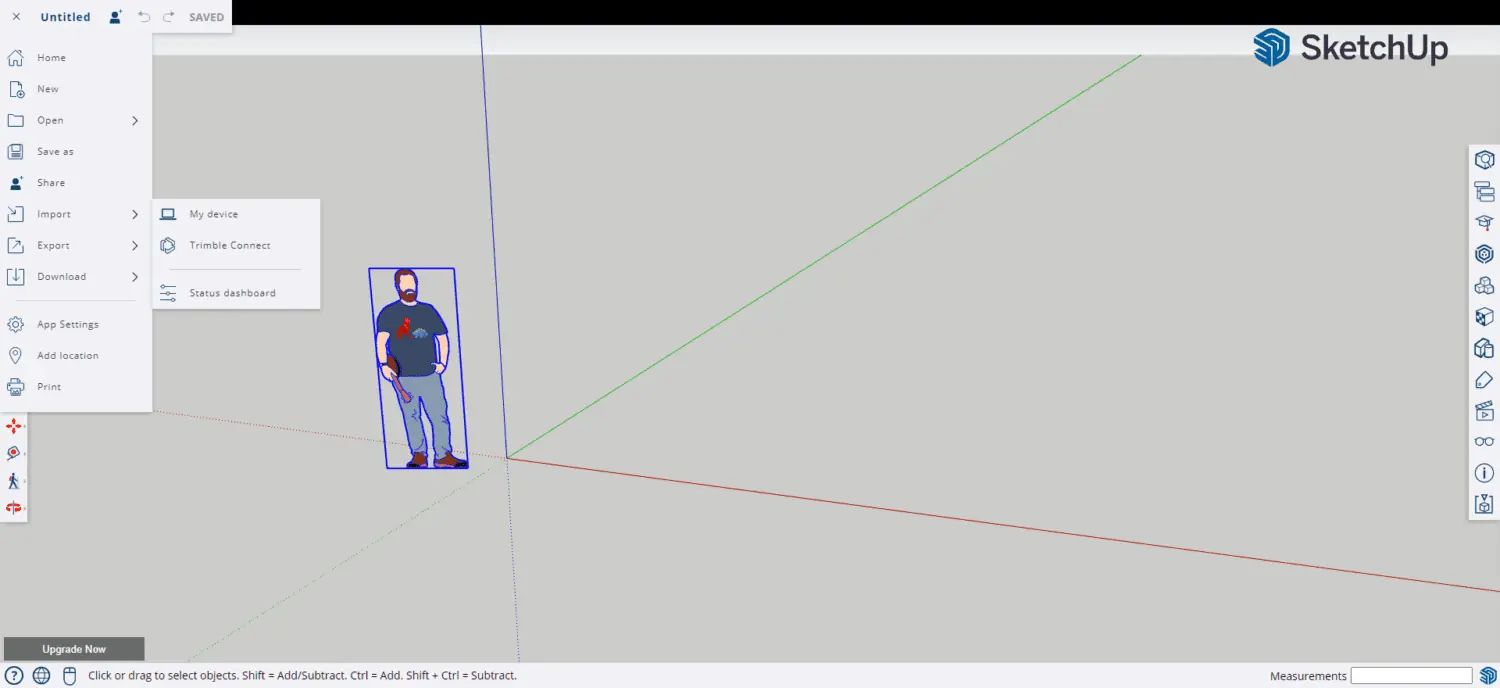

- Klicken Sie oben links auf die Schaltfläche ‚Breadcrumb‘ und dann auf ‚Importieren‘. Importieren Sie nun Ihre STL-Datei.

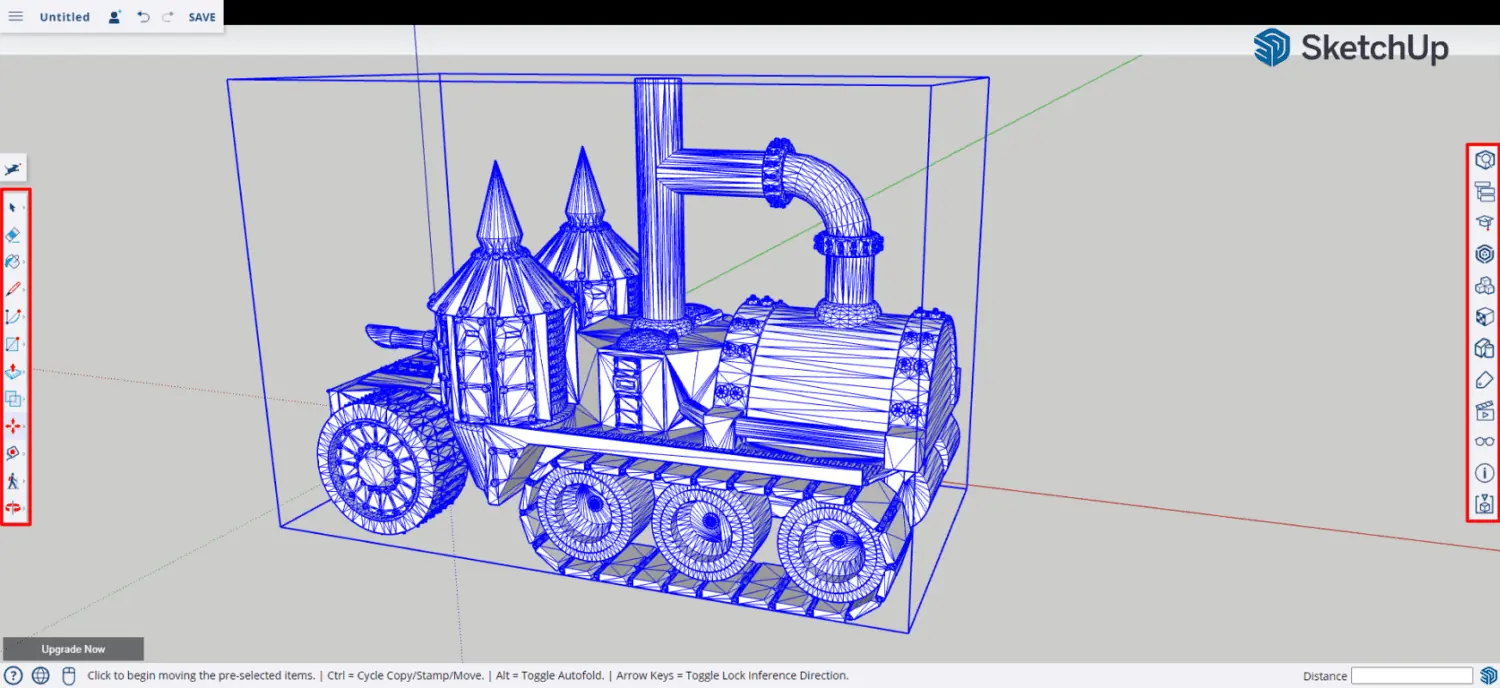

- Nun können Sie Ihre STL-Datei mit den Werkzeugen bearbeiten, die auf der rechten und linken Seite der Benutzeroberfläche zur Verfügung stehen.
SculptGL
SculptGL ist eine browserbasierte Anwendung, die sich hervorragend für den Einstieg in die 3D-Modellierung eignet. Sie können hier erste Schritte mit einem kostenlosen STL-Dateiänderungstool unternehmen.
SculptGL enthält keine komplexen Funktionen und bietet lediglich wichtige Werkzeuge zum Bearbeiten und Reparieren von STL-Dateien. Als Anfänger können Sie mit diesem Tool Ihr Projekt beginnen und sich in Zukunft an komplexeren 3D-Sculpting-Projekten versuchen.
Bearbeiten von STL-Dateien mit SuptGL:
- Besuchen Sie die SculptGL-Website und klicken Sie auf ‚Szene > Szene löschen‘, um das Standard-3D-Objekt zu entfernen.
- Klicken Sie auf Datei (Import/Export) > Hinzufügen (obj, SGL, PLY, STL)

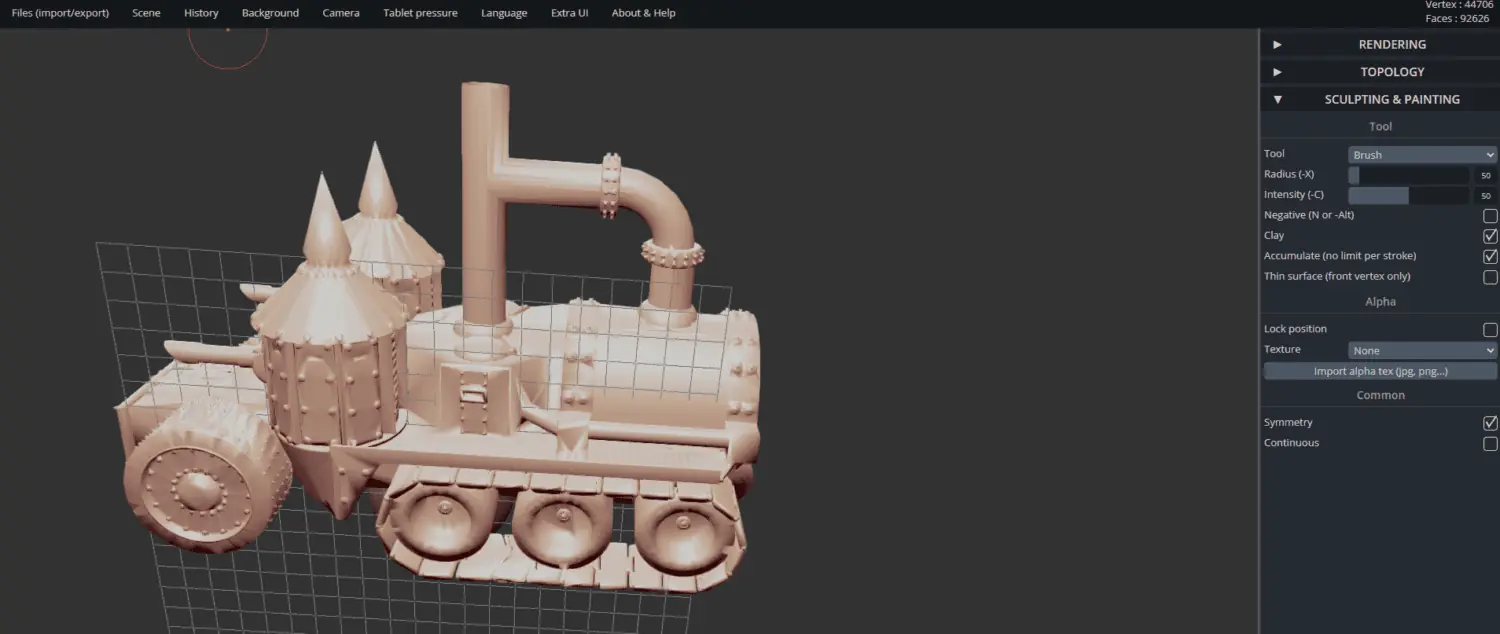

- Verwenden Sie die Werkzeuge und Optionen auf der rechten Seite, um Ihre STL-Datei zu bearbeiten.
- Sie können die Symmetrie-Schaltfläche aktivieren, um Ihren Arbeitsaufwand zu reduzieren.

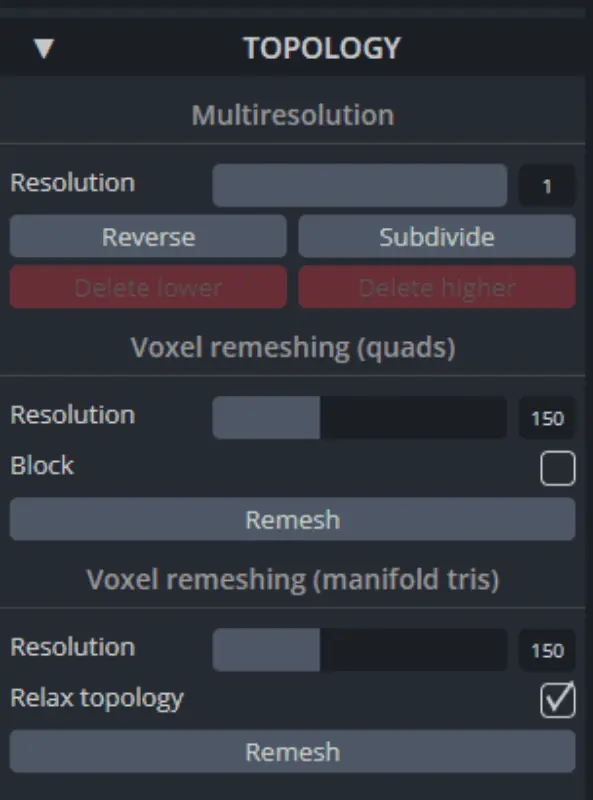

- Um Ihrem Modell kleine Details hinzuzufügen, können Sie die Auflösung erhöhen. Sie können entweder Topologie > Mehrfachauflösung > Unterteilen auswählen oder das Modell neu vernetzen, indem Sie die Auflösung unter Topologie > Voxel-Neuvernetzung > Auflösung auswählen und auf ‚Neuvernetzen‘ klicken.
Fazit
Da die meisten 3D-Drucker STL-Dateien unterstützen, ist dies ein unverzichtbares Format für die 3D-Druckindustrie. Die Bearbeitung und Reparatur von STL-Dateien ist nicht einfach, wenn Sie ein komplexes Tool verwenden. Nur das richtige Werkzeug ermöglicht es Ihnen, ein fehlerfreies 3D-gedrucktes Modell aus einer STL-Datei zu erhalten.
In diesem Artikel haben wir einige der besten Editor-Tools für STL-Dateien vorgestellt, um Sie bei der Vorbereitung von STL-Dateien für den 3D-Druck zu unterstützen. Diese Tools sind benutzerfreundlich und kostenlos. Starten Sie jetzt Ihr nächstes 3D-Druckprojekt.
Entdecken Sie auch die beste 3D-Rendering-Software für Profis.
