Das Netzteil, oft als PSU abgekürzt, ist eine absolut zentrale Komponente eines jeden Computersystems. Es versorgt sämtliche Hardware, vom Mainboard über den Prozessor bis zur Grafikkarte, mit der notwendigen Energie. Der Einbau eines Netzteils mag aufgrund der vielen mitgelieferten Kabel zunächst kompliziert erscheinen, doch diese Anleitung wird Sie Schritt für Schritt durch den Prozess führen. Im Allgemeinen ist das Netzteil, neben der Grafikkarte, eines der letzten Elemente, das Sie in Ihr PC-Gehäuse einsetzen sollten. Ganz gleich, ob Sie zum ersten Mal ein Netzteil installieren oder ein Upgrade in Ihrem bestehenden System vornehmen möchten, wir zeigen Ihnen, wie Sie das Netzteil korrekt in Ihrem PC verbauen.
Netzteil im PC installieren: Eine detaillierte Anleitung (2023)
Diese Anleitung unterstützt Sie zudem bei der Installation der verschiedenen Kabel, die mit Ihrem Netzteil geliefert werden – ein Aspekt, der von vielen PC-Neulingen als Herausforderung empfunden wird. Am Ende dieses Artikels werden Sie genau wissen, wo jedes Stromkabel auf dem Mainboard angeschlossen wird. Hier ist also eine genaue Schritt-für-Schritt-Anleitung zur Installation des Netzteils (PSU) in Ihrem Computergehäuse.
Wichtige Überlegungen vor dem Kauf eines Netzteils
Überprüfung der Nennleistung des Netzteils
Bevor Sie mit der Installation beginnen, ist es wichtig, dass das Netzteil mit dem Rest Ihres Systems kompatibel ist. Dazu berechnen Sie den Gesamtstromverbrauch aller Ihrer Komponenten und vergleichen diesen mit der Nennleistung des Netzteils. Es wird empfohlen, ein Netzteil zu wählen, dessen Leistung mindestens 150-200 Watt über dem errechneten Verbrauch liegt, um Spielraum für Lastspitzen zu haben.
Um die benötigte Wattzahl exakt zu bestimmen, können Sie den Netzteil-Rechner von OuterVision nutzen (Besuchen Sie die Seite). Beachten Sie auch, dass einige Hersteller möglicherweise nicht die korrekte maximale Leistung angeben. Achten Sie auf Qualitätsprodukte und kaufen Sie Netzteile von namhaften Marken, und prüfen Sie immer die Bewertungen vor dem Kauf.
Achten Sie auf das 80 Plus-Zertifikat
Bildquelle: Cooler Master (Webseite)
Seien Sie besonders vorsichtig bei Netzteilen mit hoher Wattzahl, die zu einem auffällig niedrigen Preis angeboten werden. Diese können die angegebene Leistung eventuell nicht liefern und im schlimmsten Fall Ihre PC-Komponenten beschädigen. Um sicherzugehen, dass Sie ein qualitativ hochwertiges Netzteil erwerben, sollten Sie auf die 80 Plus-Zertifizierung achten.
Das 80 Plus-System bewertet Netzteile hinsichtlich ihrer Qualität und Effizienz und teilt sie in verschiedene Stufen ein, wie Bronze, Silber, Gold und Platin. Da das Netzteil eine entscheidende Komponente ist, sollten Sie hier nicht sparen und das bestmögliche Produkt für Ihr System wählen.
Prüfen Sie die verfügbaren Stromanschlüsse
Ihr Netzteil muss über genügend Anschlüsse für Ihre CPU und GPU verfügen. Einige Mainboards haben Dual-CPU-Anschlüsse, und neuere Grafikkarten wie die GeForce RTX 4090 benötigen mindestens drei PCIe-8-Pin-Anschlüsse. Selbst einige Hochleistungsnetzteile (z. B. mit 1.000 Watt) haben unter Umständen nicht genug Anschlüsse für alle Komponenten. Stellen Sie also sicher, dass Ihre Komponenten kompatibel sind und dass Ihr gewähltes Netzteil die notwendigen Anschlüsse bereitstellt.
Benötigte Materialien für die Installation des Netzteils
Bereiten Sie die erforderlichen Werkzeuge vor
Bevor Sie mit dem PC-Bau beginnen, legen Sie alle Installationsmaterialien und Werkzeuge bereit. In diesem Fall benötigen Sie einen Kreuzschlitzschraubendreher. Stellen Sie außerdem sicher, dass der Arbeitsbereich sauber und frei von statischer Aufladung ist (vermeiden Sie es, auf Teppichboden zu arbeiten). Es ist auch ratsam, während der Installation ein Antistatikarmband zu tragen, um Schäden durch elektrostatische Entladung zu verhindern.
Installieren Sie die Kernkomponenten im PC-Gehäuse
Vor der Installation des Netzteils sollten Sie sicherstellen, dass das Mainboard zusammen mit allen Kernkomponenten wie CPU (z.B. Intel Core i9-13900K), Arbeitsspeicher (RAM) und Speicherlaufwerken in Ihrem PC-Gehäuse installiert sind. Auch Festplatten (HDD) und 2,5-Zoll-SATA-SSDs müssen vor dem Einbau des Netzteils installiert sein.
Vergewissern Sie sich, dass Ihr Mainboard, die Speicherlaufwerke, der Prozessor und der CPU-Kühler im PC-Gehäuse montiert sind. Die einzige Komponente, die noch nicht eingebaut werden sollte, ist die Grafikkarte, da sich die Kabelverlegung mit eingebauter GPU schwieriger gestaltet. Idealerweise verbinden wir zunächst einige Stromanschlüsse des Netzteils und montieren dann die Grafikkarte mit ihren verschiedenen PCIe-Stromanschlüssen (Details folgen unten).
Schließen Sie die Stromanschlüsse des Netzteils an

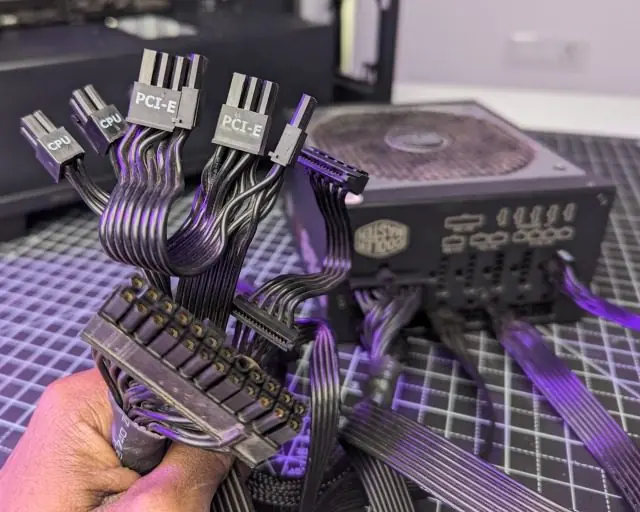

Falls Sie ein teilmodulares oder vollmodulares Netzteil besitzen, schließen Sie alle benötigten Kabel an, bevor Sie es in das Computergehäuse einbauen. Wenn Sie ein Standardnetzteil ohne Modulfunktion haben, können Sie diesen Schritt überspringen. Andernfalls stellen Sie sicher, dass die folgenden Kabel angeschlossen sind, bevor Sie das Netzteil in das Gehäuse einsetzen:
- 24-poliger Stromanschluss: Versorgt das Mainboard mit Strom, das diesen dann an alle internen Komponenten verteilt.
- CPU-Stromanschluss: Versorgt den Prozessor mit Energie. Möglicherweise benötigen Sie zwei 8-Pin-Anschlüsse; überprüfen Sie hierzu Ihr Mainboard.
- PCIe-Stromanschlüsse: Versorgen die Grafikkarte mit Strom. Je nach Modell und Hersteller Ihrer GPU benötigen Sie eine bestimmte Anzahl von 6- oder 8-poligen Anschlüssen.
- Peripheriestromanschlüsse (MOLEX und SATA): Diese werden für Ihre Speicherlaufwerke, wie SATA-HDDs oder -SSDs, verwendet. Auch andere Peripheriegeräte wie Gehäuselüfter oder RGB-Beleuchtung werden hierüber mit Strom versorgt. Es wird generell empfohlen, mindestens einen SATA-Stromanschluss anzuschließen. Wenn Sie jedoch mehrere HDDs/SSDs und andere Peripheriegeräte verwenden möchten, benötigen Sie unter Umständen zwei oder mehr Anschlüsse. Lesen Sie die Dokumentation Ihres Netzteils und Ihrer anderen Komponenten, um die Anzahl der benötigten Anschlüsse zu ermitteln.
Hinweis: Wenn Sie ein nicht-modulares Netzteil haben, können Sie mit der Installationsanleitung fortfahren und nicht benötigte Kabel ignorieren.
So installieren Sie das Netzteil (PSU) im PC-Gehäuse

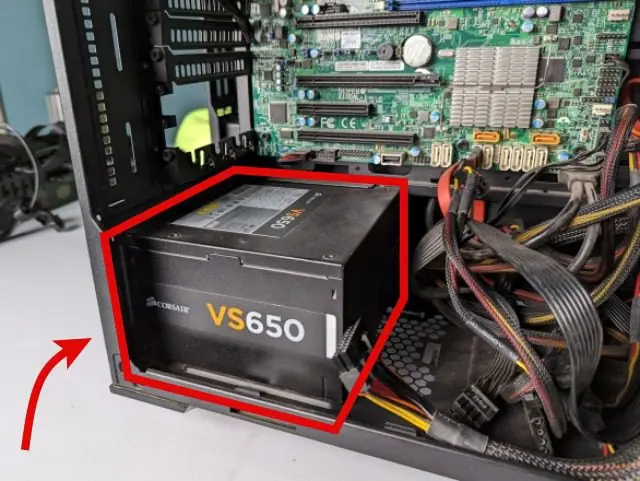

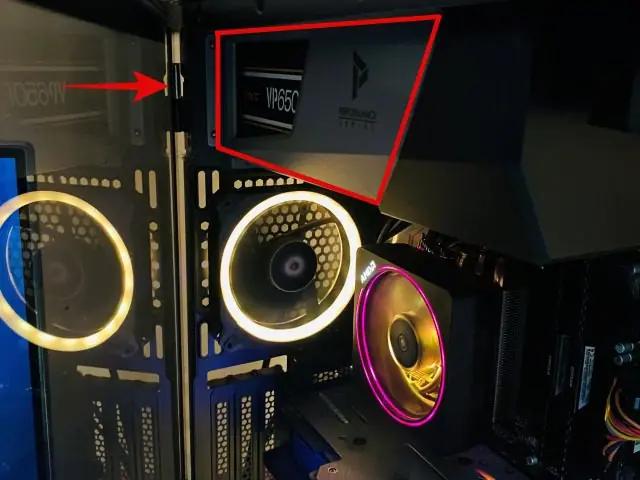

1. Nachdem Sie Ihr Netzteil und die notwendigen Werkzeuge vorbereitet haben, müssen Sie im ersten Schritt feststellen, wo das Netzteil eingebaut werden soll. Bei den meisten modernen PC-Gehäusen befindet sich die Netzteilabdeckung (PSU-Shroud) entweder im unteren oder oberen Bereich. Zudem muss sichergestellt werden, dass der Lüfter des Netzteils in seiner finalen Position ausreichend belüftet wird.
2. Platzieren Sie nun das Netzteil an der vorgesehenen Stelle und achten Sie darauf, dass der Lüfter mit der Belüftungsöffnung im Gehäuse ausgerichtet ist. In den meisten Fällen sollte das Netzteil mit dem Lüfter nach unten positioniert werden.
Hinweis: Der Netzteillüfter muss mit den Belüftungsöffnungen im Gehäuse übereinstimmen. Wenn der Lüfter durch den Boden des Gehäuses blockiert wird, wenn er nach unten zeigt, muss die Ausrichtung des Netzteils geändert werden, um sicherzustellen, dass der Lüfter richtig kühlen kann.

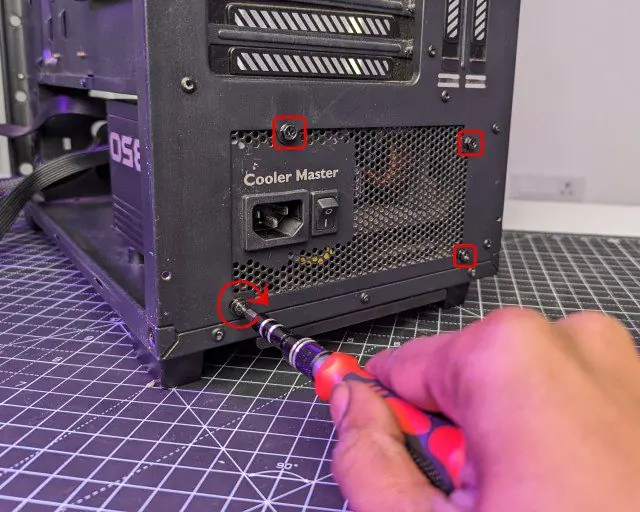

3. Wenn das Netzteil richtig positioniert ist, schrauben Sie es im PC-Gehäuse fest. Achten Sie darauf, die Schrauben diagonal anzuziehen, um Spannungen auf einer Seite des Bauteils zu vermeiden.
Verbinden Sie das Netzteil mit den Mainboard-Komponenten
Nachdem Sie das Netzteil erfolgreich im Gehäuse installiert haben, geht es an die wichtigste Aufgabe: das Anschließen der Stromkabel an die entsprechenden Anschlüsse auf dem Mainboard. Hier erfahren Sie, wie Sie das effizient bewerkstelligen:

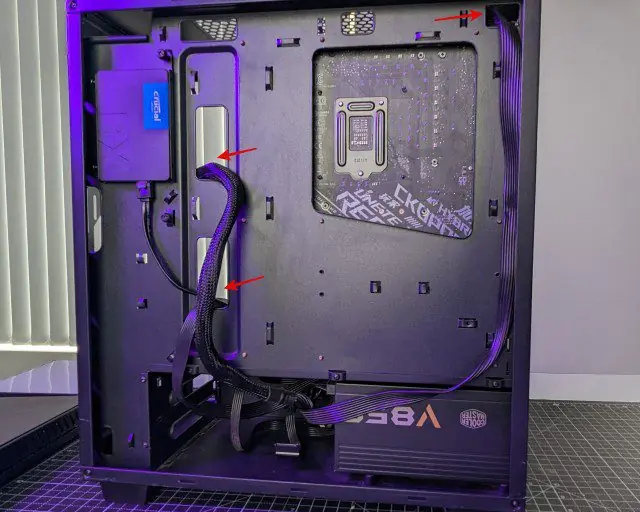

1. Führen Sie zunächst alle Stromkabel, die vom Netzteil kommen, hinter dem PC-Gehäuse hervor (auf der gegenüberliegenden Seite der Glasscheibe). Dies dient der grundlegenden Kabelorganisation. Führen Sie dann jeden Anschluss durch das nächste Kabelmanagement-Loch auf der Rückseite, je nachdem, wo er auf dem Mainboard angeschlossen werden muss. Konsultieren Sie Ihr Mainboard-Handbuch, um die genauen Positionen zu finden.

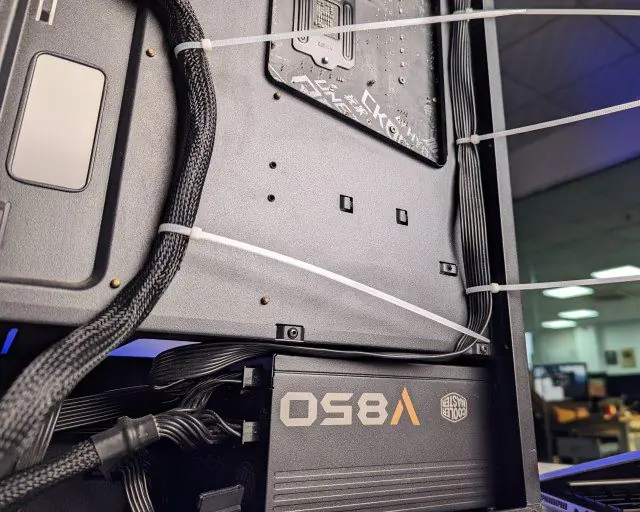

So sieht zum Beispiel die Kabelführung in unserem PC-Build aus. Beachten Sie, dass Sie die verschiedenen Kabel so gut wie möglich organisieren können, auch wenn Ihr PC-Gehäuse nicht über optimale Kabelmanagement-Optionen verfügt.
2. Als nächstes schließen Sie zuerst den 24-poligen Mainboard-Stromanschluss und die 8-poligen CPU-Stromanschlüsse an die entsprechenden Buchsen an. Achten Sie beim Einschieben darauf, dass Sie mit Ihrer ganzen Hand fest zudrücken, um sicherzustellen, dass die Stecker perfekt sitzen. Die hervorgehobene Kerbe am Kabel und an der Seite des Mainboards sollten hörbar einrasten. Das gleiche gilt für den CPU-Stromanschluss.

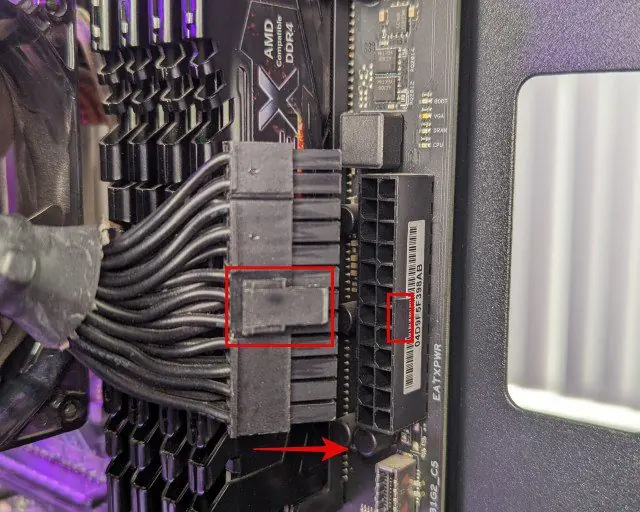

24-poliger Motherboard-Stromanschluss

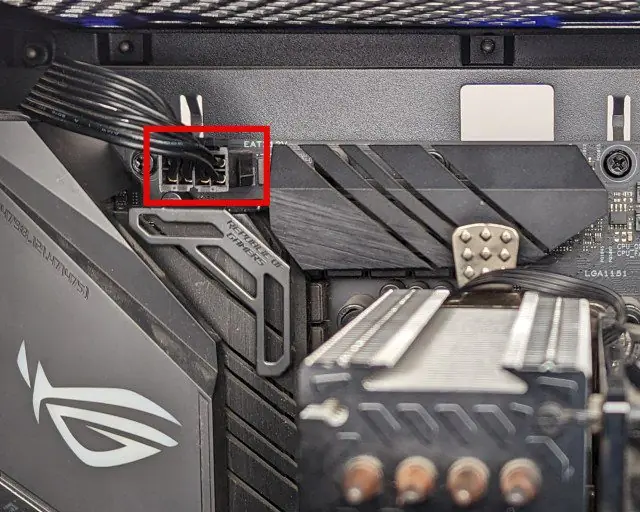

8-poliger CPU-Stromanschluss
6. Installieren Sie nun die Grafikkarte auf Ihrem Mainboard und schrauben Sie sie am Computergehäuse fest. Suchen Sie anschließend die Stromanschlüsse an Ihrer GPU. Verbinden Sie nun die 8- oder 6-poligen PCIe-Stromanschlüsse, die zum Betreiben Ihrer Grafikkarte erforderlich sind. Die Ausrichtung für das Einstecken des 8-poligen PCIe-Stromkabels kann je nach GPU variieren. Sie müssen auf die Kerben achten, an denen der Stromanschluss einrastet. Diese können sich auch auf der gegenüberliegenden Seite befinden.
Hinweis: Nvidia Founders Edition-Grafikkarten werden häufig mit 12-poligen oder 16-poligen Stromanschlüssen geliefert, die in neueren ATX 3.0-Netzteilen verfügbar sind. Für ältere Netzteile benötigen Sie den Adapter, der in der GPU-Box enthalten ist. Im Adapter befestigen Sie die benötigte Anzahl von 8-poligen PCI-e-Stromanschlüssen auf einer Seite und verbinden dann den 12- oder 16-poligen Stromanschluss mit Ihrer Nvidia-GPU.

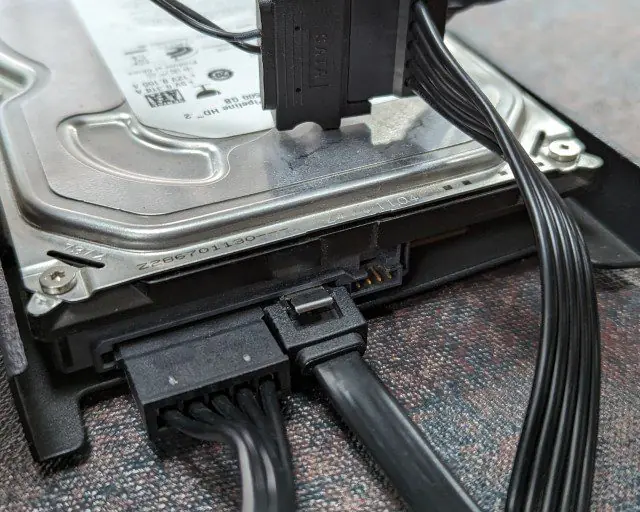

7. Als nächstes stecken Sie die SATA-Stromanschlüsse in Ihre Festplatte oder SSD, nachdem Sie sie ausgerichtet haben. Schließen Sie auch die notwendigen SATA- oder MOLEX-Stromanschlüsse für alle verbleibenden Peripheriegeräte an, z. B. RGB-Beleuchtung oder die Lüfter Ihres PC-Gehäuses.
8. Nun haben Sie das Netzteil erfolgreich in Ihrem PC-Gehäuse und die verschiedenen Stromkabel auf Ihrem Mainboard installiert. Aber es gibt noch ein paar zusätzliche Aufgaben, die Sie als nächstes erledigen sollten. Verwenden Sie Kabelbinder, um eine ordnungsgemäße Kabelführung und optimale Leistung zu gewährleisten. Das ordentliche Befestigen der Kabel kann dazu beitragen, den Luftstrom zu verbessern und Ihrem PC ein sauberes, aufgeräumtes Aussehen zu verleihen.
9. Jetzt können Sie den Rest des PC-Builds fertigstellen, falls noch etwas zu installieren ist. Bauen Sie danach die Seitenteile Ihres PC-Gehäuses ein und schrauben Sie sie wieder fest. Schließen Sie zuletzt das Hauptstromkabel an der Rückseite des Netzteils an und verbinden Sie den Stecker mit einer Steckdose. Wenn Sie ein Netzteil mit 1.300 W+ verwenden, ist es unter Umständen notwendig, es an eine 16-A-Steckdose anzuschließen. Konsultieren Sie daher einen Elektriker, da Ihr Netzteil an einer Steckdose mit höherer Stromstärke möglicherweise besser funktioniert.

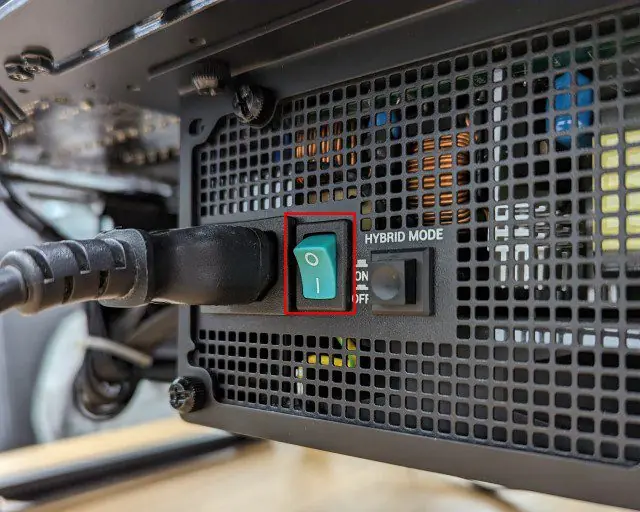

Für diejenigen, die sich fragen, was die Markierungen auf dem Netzschalter bedeuten: Hier steht eine Linie (-) für den EIN-Zustand und der Kreis (O) für den AUS-Zustand.
10. Und das war’s! Wir hoffen, dass Sie das Netzteil sorgfältig installiert und Ihren neuen Computer erfolgreich eingeschaltet haben. Solange Sie alle anderen Komponenten korrekt installiert und den Netzschalter mit dem Mainboard verbunden haben, sollte sich der PC durch Drücken des Netzschalters am PC-Gehäuse einschalten lassen.
Häufig gestellte Fragen zur Installation des Netzteils
Wie schalte ich meinen PC ein? Was bedeuten die Schalter neben dem Netzanschluss am Netzteil?
Um Ihren PC einzuschalten, schalten Sie den Netzschalter des Netzteils auf „EIN“, was durch das Liniensymbol dargestellt wird. Drücken Sie dann den Netzschalter an Ihrem Gehäuse, um den Computer zu starten. Die Kreismarkierung am Netzteilknopf bedeutet, dass er sich im „AUS“-Zustand befindet. Denken Sie daran, den Schalter niemals umzulegen, während der PC läuft, aber Sie können dies tun, um das Herunterfahren bei Bedarf zu erzwingen, indem Sie den Netzschalter gedrückt halten.
Mein PC benötigt ein Upgrade und das ältere Netzteil ist nicht mehr kompatibel. Kann man einfach Netzteile austauschen?
Ja, Sie können ein älteres Netzteil problemlos gegen ein neues austauschen. Sie müssen zunächst das alte Netzteil entfernen und sich merken, wo die vorherigen Anschlüsse installiert waren. Befolgen Sie dann unsere Anleitung, um an seiner Stelle ein neues Netzteil zu installieren.
Muss ich das Netzteil an eine 16A-Steckdose anschließen oder reicht eine niedrigere Stromstärke?
Die 16A-Steckdose ist nur für High-End-Netzteile notwendig. Auf der Rückseite des Netzteils steht, welche Stromstärke für den Betrieb notwendig ist. Entsprechend können Sie entscheiden, ob Sie eine 16-A-Steckdose benötigen oder nicht.
Muss mein Netzteil an eine USV angeschlossen werden?
Es ist nicht unbedingt notwendig, Ihr Netzteil an eine USV anzuschließen, da das Netzteil über viele Schutzmechanismen bei Stromausfällen verfügt. Wenn Sie jedoch wichtige Arbeiten an Ihrem Computer erledigen, stellt eine USV sicher, dass Sie keine Daten verlieren. PC-Ausfälle durch Stromausfälle können auch zu Speicherbeschädigungen führen. Daher sollten die meisten Nutzer in eine USV investieren, um Datenverluste zu vermeiden.
In welcher Ausrichtung soll das Netzteil eingebaut werden? Soll der Lüfter nach oben oder unten zeigen?
Die Ausrichtung des Netzteils hängt davon ab, wo sich die Belüftungsöffnungen in der Netzteilkammer Ihres Gehäuses befinden. Stellen Sie einfach sicher, dass der Lüfter zur Seite zeigt, von der er Frischluft zur Kühlung des Netzteils ansaugen kann.
Installation des Netzteils in Ihrem Computergehäuse
Das ist alles, was Sie über die Schritte vor und während der Installation eines Netzteils (PSU) und seiner verschiedenen Stromanschlüsse wissen müssen. Wenn Sie die oben genannten Schritte befolgen, sollten Sie das Netzteil problemlos in Ihr PC-Gehäuse einbauen können. Auch wenn der Prozess aufgrund der verschiedenen Stromkabel und teuren Komponenten etwas entmutigend erscheinen mag, ist er einfach, wenn Sie das Handbuch und unsere Schritt-für-Schritt-Anleitung sorgfältig befolgen. Als einer der letzten Schritte im PC-Montageprozess hoffen wir, dass Ihr PC-Bau nun abgeschlossen ist. Wenn Sie während des Installationsvorgangs Zweifel haben oder auf Probleme stoßen, zögern Sie nicht, im Kommentarbereich unten um Hilfe zu bitten.
