So testen Sie das Netzteil mit einem Multimeter

Inhaltsverzeichnis

Das Netzteil stellt eine unverzichtbare Komponente in jedem Server dar und sichert die einwandfreie Funktion der IT-Infrastruktur. Heutzutage ist es üblich, dass fast jedes neu erworbene System mit einem Netzteil ausgestattet ist. Das Netzteil wandelt den Wechselstrom (AC) durch interne Prozesse in Gleichstrom (DC) um und versorgt so Ihren Computer. Ein Mangel an Stromzufuhr oder der Ausfall des Netzteils kann diverse Probleme verursachen, darunter Systeminstabilität oder das Ausbleiben des Systemstarts. In solchen Fällen ist es ratsam, Testmethoden anzuwenden, um den Betriebszustand des Netzteils zu prüfen. Sollten Sie nach einer solchen Anleitung suchen, sind Sie hier genau richtig. Wir präsentieren Ihnen eine umfassende Anleitung, die Sie beim Testen Ihres Netzteils mit einem Multimeter unterstützt. Lesen Sie weiter, um alle Details zu erfahren.

Anleitung: Netzteilprüfung mit einem Multimeter

Bevor wir uns der praktischen Anwendung zuwenden, möchten wir Ihnen einige Anzeichen aufzeigen, die auf einen Defekt des Netzteils hinweisen können:

Der PC startet nicht: Ein Problem mit dem Netzteil kann dazu führen, dass Ihr Computer nicht mehr ordnungsgemäß startet, wodurch das System in einem inaktiven Zustand verharrt, oft als „tot“ bezeichnet.
Willkürliche Neustarts oder Abschaltungen: Wenn Ihr PC unvorhersehbar neu startet oder während des Bootvorgangs herunterfährt, ist dies ein deutliches Indiz für einen möglichen Netzteilfehler.
Blue Screen of Death (BSOD): Erscheint ein blauer Bildschirm, liegt die Wahrscheinlichkeit eines Netzteilproblems hoch.
Systemeinfrieren: Ein Einfrieren des Bildschirms ohne vorherige Warnung oder Fehlermeldung deutet oft auf ein Hardwareproblem hin.
Verzögerungen und Ruckler: Plötzliche Leistungseinbrüche sind ein häufiges Anzeichen, das durch geeignete Testmethoden bestätigt werden kann.
Bildschirmartefakte: Treten Bildstörungen auf, kann dies ein Vorbote für einen baldigen Ausfall des Netzteils sein.
Lüftergeräusche: Wenn der PC im Leerlauf laute Geräusche erzeugt und die Lüfter auf Hochtouren laufen, ist es wichtig, eine Überhitzung auszuschließen. Andernfalls ist das Netzteil möglicherweise defekt. Achten Sie darauf, dass keine unnötige Überhitzung vorliegt.
Überhitzung: Anhaltende Überhitzung kann ebenfalls auf eine unzureichende Leistung des Netzteils hindeuten.
Rauch oder Brandgeruch: Im Falle eines vollständigen Ausfalls des Netzteils kann es zu Rauchentwicklung und Brandgeruch kommen.

Wichtige Vorbereitungen

Wenn Sie einen Fehler am Netzteil vermuten und wissen möchten, wie Sie es mit einem Multimeter überprüfen können, lesen Sie diesen Abschnitt. Hier werden erste Schritte zur Problembehebung aufgezeigt, bevor Sie mit den Tests beginnen.

Methode 1: Entfernen von USB-Geräten und Discs

Entfernen Sie alle eingelegten DVDs, CDs und angeschlossenen USB-Geräte von Ihrem Computer und starten Sie ihn neu. Es ist ratsam, externe Geräte stets mit Vorsicht zu entfernen, um Datenverluste zu verhindern.

1. Suchen Sie in der Taskleiste nach dem Symbol „Hardware sicher entfernen und Datenträger auswerfen“.

2. Klicken Sie mit der rechten Maustaste auf das Symbol und wählen Sie das Gerät, das Sie entfernen möchten.

3. Entfernen Sie auf diese Weise alle externen Geräte und starten Sie Ihren PC neu.

Methode 2: Entfernen neuer Hardware

Versuchen Sie, alle kürzlich hinzugefügten externen oder internen Hardwarekomponenten und Peripheriegeräte zu trennen. Funktioniert Ihr Computer nach dem Entfernen dieser Komponenten einwandfrei, könnte eine Inkompatibilität der neuen Hardware vorliegen.

Methode 3: Überprüfen und Trennen der Kabel

Eine instabile Stromversorgung kann zu diversen Problemen führen. Stromausfälle während der Arbeit beeinträchtigen die Systemfunktionalität. Auch alte, beschädigte oder unzuverlässige Kabel können zu Verbindungsabbrüchen führen. Daher ist es wichtig, die Kabel zu überprüfen.

Selbst bei hoher Systemgeschwindigkeit können Verbindungsabbrüche die Leistung beeinträchtigen. Stellen Sie sicher, dass die Kabel in gutem Zustand sind. Ersetzen Sie beschädigte Kabel, bevor Sie mit dem Test des Netzteils beginnen.

1. Ziehen Sie das Netzkabel aus der Mehrfachsteckdose und versuchen Sie, das System direkt an eine Wandsteckdose anzuschließen. Dies kann das Problem beheben.

2. Trennen Sie alle anderen Kabel vom Computer. Dazu gehören zum Beispiel:

VGA-Kabel: zur Verbindung des Monitors mit dem VGA-Anschluss des Computers,
DVI-Kabel: zur Verbindung des Monitors mit dem DVI-Anschluss des Computers,
HDMI-Kabel: zur Verbindung des Monitors mit dem HDMI-Anschluss des Computers,
PS/2-Kabel: zur Verbindung von Tastaturen und Mäusen mit den PS/2-Anschlüssen des Systems,
Ethernet-Kabel: zur Herstellung der Netzwerkverbindung,
sowie Audio- und USB-Kabel.

3. Warten Sie einen Moment und schließen Sie die Kabel dann wieder an. Achten Sie beim Neustart des PCs auf einen typischen Signalton.

Steckverbinder sind ebenfalls wichtig für eine stabile Netzwerkverbindung. Vergewissern Sie sich, dass alle Anschlüsse fest mit dem Kabel verbunden und in gutem Zustand sind. Ersetzen Sie beschädigte Anschlüsse und trennen Sie anschließend alle Kabel.

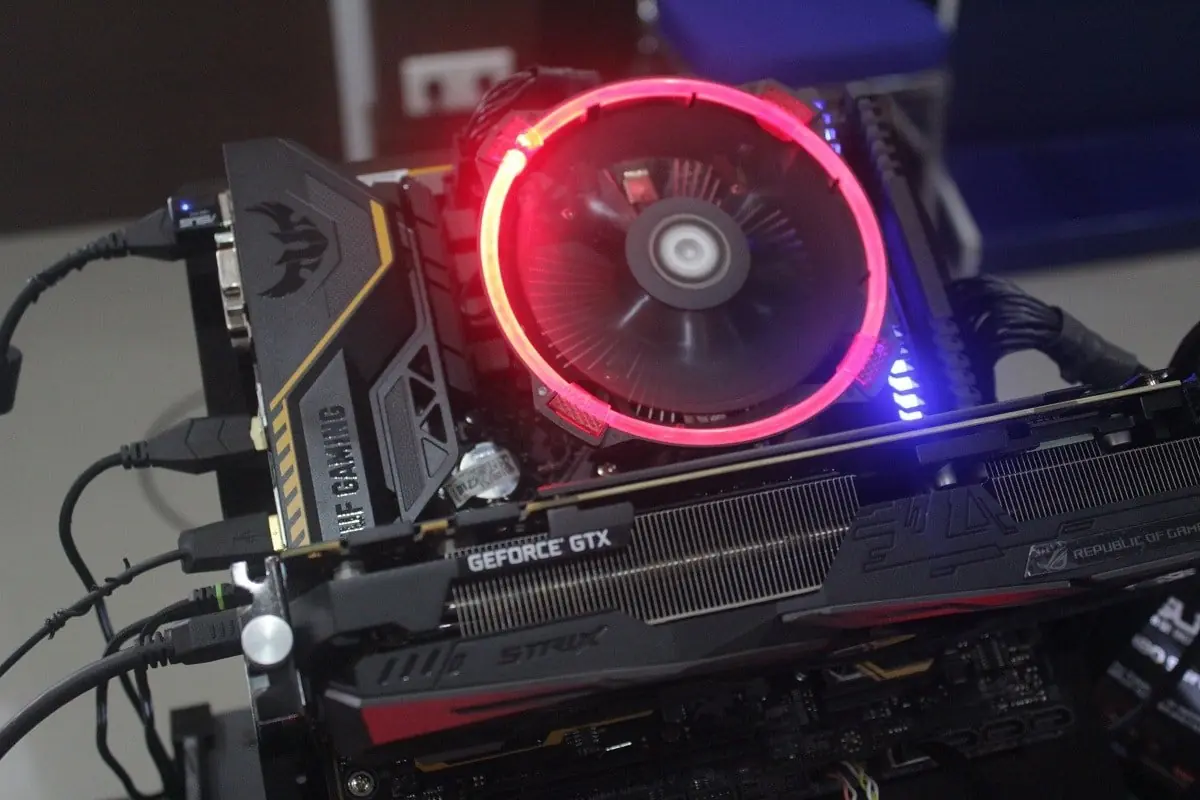

Methode 4: Entfernen aller Erweiterungskarten

Eine Erweiterungskarte dient dazu, dem System zusätzliche Funktionen über den Erweiterungsbus hinzuzufügen. Beispiele hierfür sind Soundkarten, Grafikkarten und Netzwerkkarten. Diese Karten verbessern die Funktionalität des Systems.

Eine Grafikkarte verbessert zum Beispiel die Videoqualität. Manchmal können diese Karten jedoch Probleme verursachen. Trennen Sie daher alle Erweiterungskarten vom System. Sollte dies das Problem nicht lösen, versuchen Sie andere Methoden, bevor Sie das Netzteil mit einem Multimeter testen.

Methode 5: PC-Belüftung verbessern

Die Lebensdauer Ihres PCs kann sich verkürzen, wenn er bei hohen Temperaturen betrieben wird. Dauerhafte Überhitzung kann die internen Komponenten des Systems beschädigen. Bei maximaler Hitze drehen die Lüfter mit höchster Geschwindigkeit. Trotzdem kühlt das System möglicherweise nicht ausreichend ab, was zu einem Thermal Throttling der GPU führt, bei dem die Leistung reduziert wird, um weniger Wärme zu erzeugen. Dies führt zu einer schlechteren Leistung und kann im Extremfall zur Zerstörung der Karten führen.

Daher:

1. Achten Sie immer auf eine gute Kühlung und ausreichende Belüftung.

2. Lassen Sie das System bei Überhitzung oder Dauerbetrieb eine Weile im Leerlauf.

3. Installieren Sie bessere Kühlsysteme, wenn die Luftzirkulation beeinträchtigt ist oder sich Staub angesammelt hat.

Methode 6: Für eine saubere und belüftete Umgebung sorgen

Eine unsaubere Umgebung kann die Systemleistung beeinträchtigen, da Staubansammlungen die Belüftung des Computers blockieren. Dies führt zu einer Erhöhung der Systemtemperatur, was die internen Komponenten, einschließlich des Netzteils, schädigen und zu Systemabstürzen führen kann.

1. Reinigen Sie die Lüftungsschlitze des Monitors und stellen Sie sicher, dass genügend Platz für eine ordnungsgemäße Belüftung vorhanden ist.

2. Stellen Sie Ihren PC nicht auf weiche Oberflächen, wie z.B. Kissen. Dadurch wird die Belüftung beeinträchtigt.

3. Verwenden Sie Druckluft, um die Lüftungsöffnungen zu reinigen. Achten Sie darauf, keine internen Komponenten zu beschädigen.

Wenn keine der oben genannten Methoden zur Fehlerbehebung erfolgreich war, lesen Sie weiter, um zu erfahren, wie Sie das Netzteil mit einem Multimeter testen.

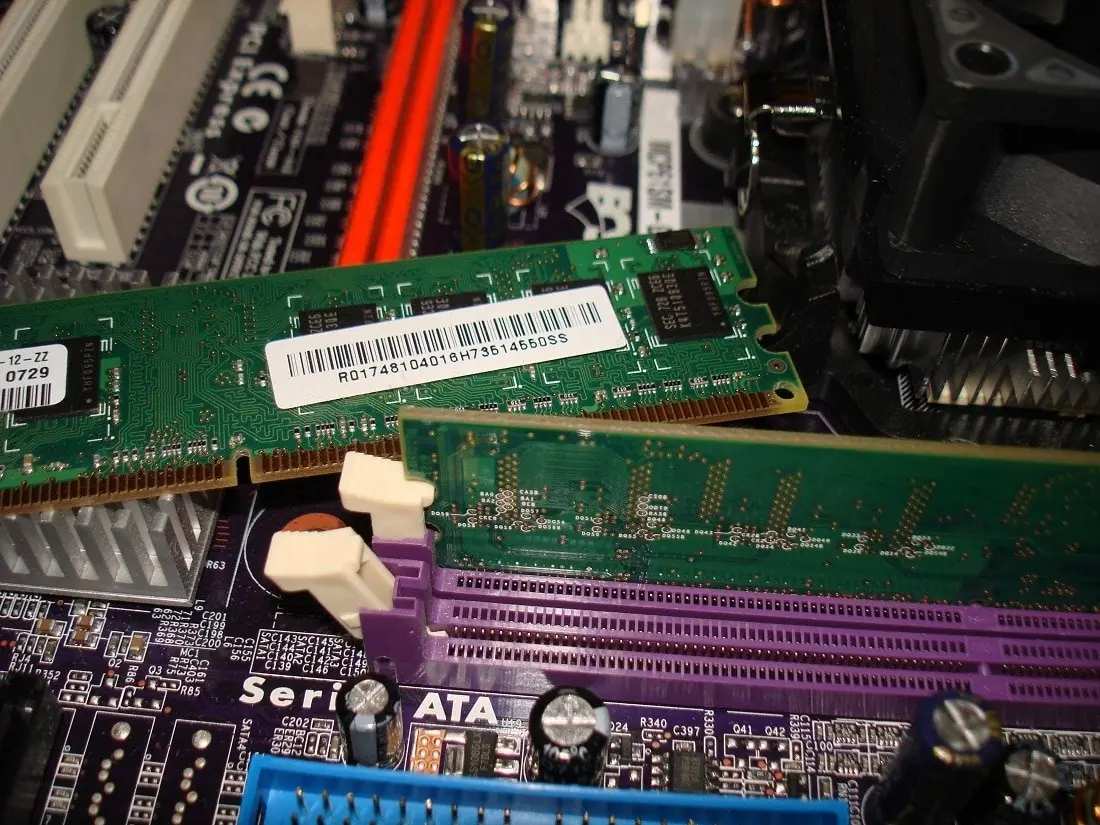

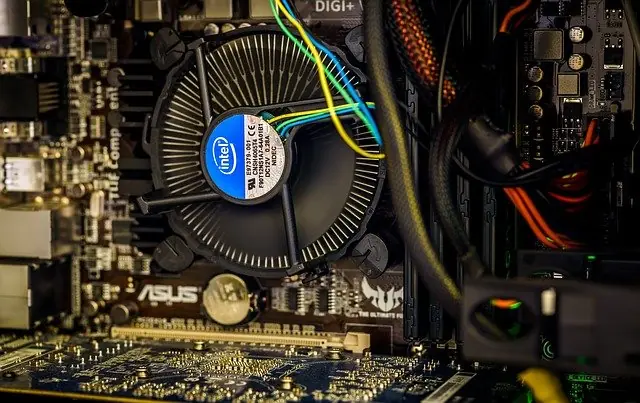

Methode 7: RAM und CPU entfernen und wieder einsetzen

Wenn keine der vorangegangenen Methoden funktioniert, versuchen Sie, CPU und RAM vom Mainboard zu trennen. Stellen Sie außerdem sicher, dass der Arbeitsspeicher mit Ihrem PC kompatibel ist.

1. Trennen Sie die CPU und entfernen Sie den RAM vom Mainboard.

2. Schließen Sie nach ein paar Minuten die CPU wieder an und setzen Sie den RAM wieder ein.

3. Überprüfen Sie, ob RAM, CPU und Mainboard ordnungsgemäß funktionieren. Wenden Sie sich bei Problemen an ein professionelles Reparaturzentrum oder ersetzen Sie die Teile bei Bedarf.

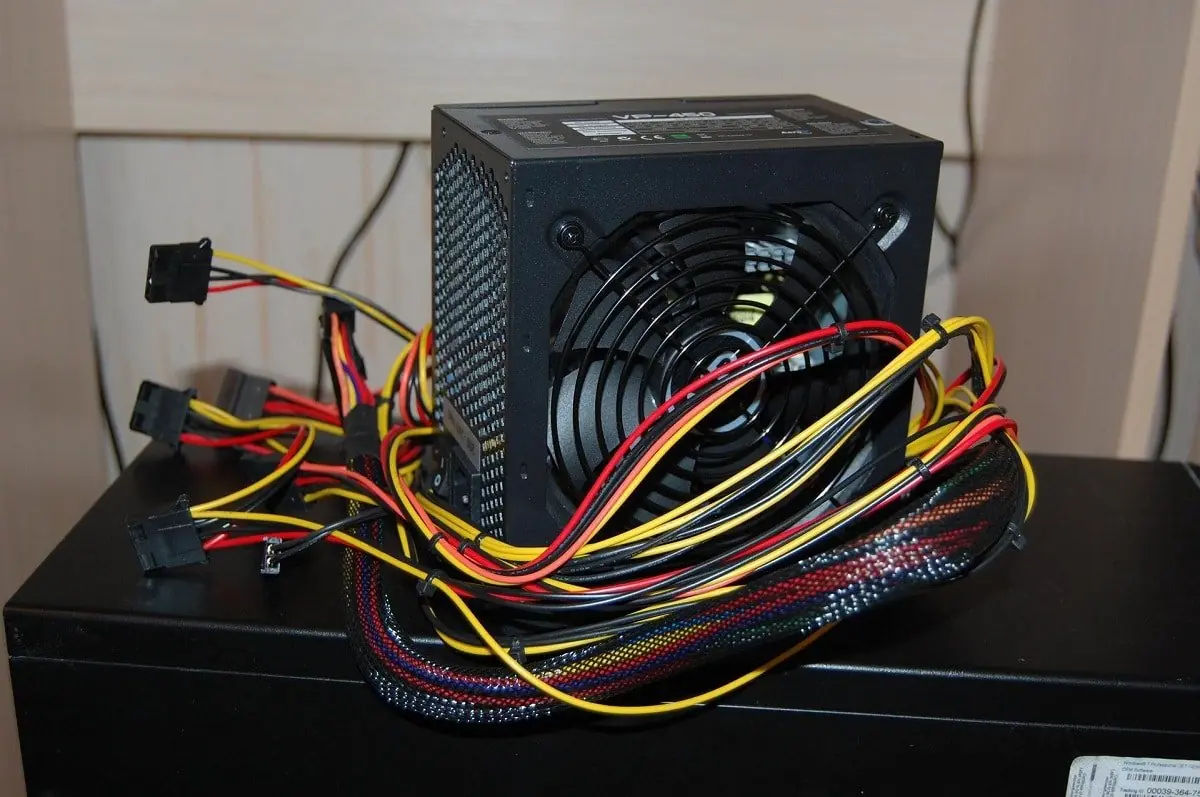

Netzteiltest mit Multimeter durchführen

Wenn Sie die unten stehenden Anweisungen zum Testen des Netzteils mit einem Multimeter befolgen, können Sie feststellen, ob ein Problem mit Ihrem Netzteil vorliegt und es gegebenenfalls austauschen. Bitte beachten Sie, dass die folgenden Schritte auf Basis eines Standard-ATX-Netzteils dargestellt werden.

1. Beachten Sie alle oben genannten Vorsichtsmaßnahmen, bevor Sie das Netzteil manuell mit dem Multimeter testen.

Achtung: Dieser Schritt ist wichtig, da es sich um Hochspannung handelt.

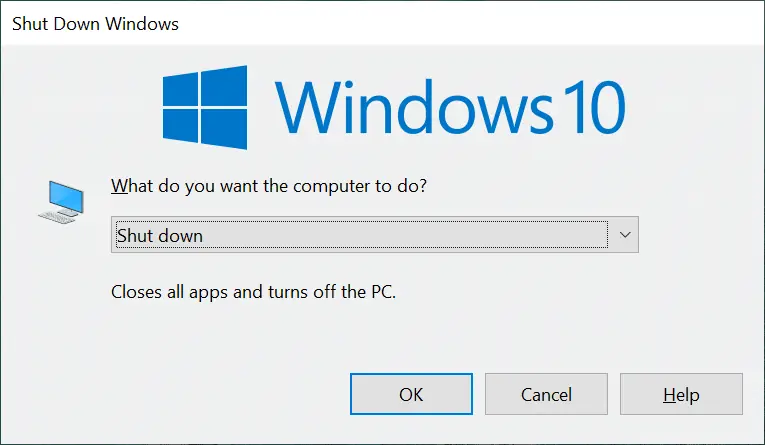

2. Fahren Sie Ihren PC herunter und ziehen Sie alle Kabel ab. Stellen Sie sicher, dass Sie alles vom System getrennt haben.

3. Platzieren Sie Ihren Computer auf einer nicht statischen, ebenen Oberfläche. Öffnen Sie das Computergehäuse und schalten Sie den Schalter auf der Rückseite des Netzteils aus.

4. Trennen Sie nun alle Stromanschlüsse, die mit den internen Komponenten verbunden sind.

5. Nachdem Sie die Anschlüsse getrennt haben, ordnen Sie sie zusammen mit den Stromkabeln für einen effizienten Test.

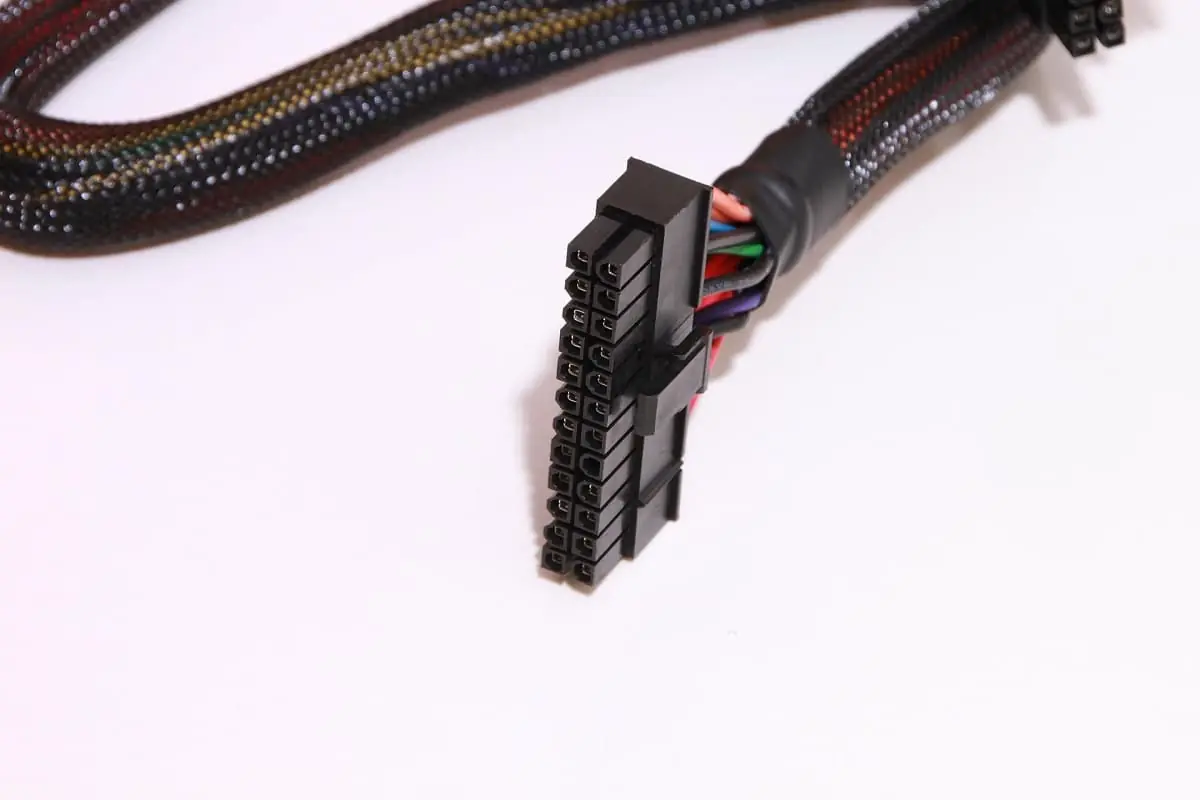

6. Verbinden Sie die Stifte 15 und 16 des 24-poligen Stromanschlusses des Mainboards mit einem Kabel. Verwenden Sie die untenstehende Tabelle zur Orientierung.

Stift	Name	Drahtfarbe	Beschreibung
1	+3,3 V	Orange	+3,3 VDC
2	+3,3 V	Orange	+3,3 VDC
3	KOM	Schwarz	Masse
4	+5V	Rot	+5 VDC
5	KOM	Schwarz	Masse
6	+5V	Rot	+5 VDC
7	KOM	Schwarz	Masse
8	PWR_ON	Grau	Power Good
9	+5VSB	Lila	+5 VDC Standby
10	+12V1	Gelb	+12 VDC
11	+12V1	Gelb	+12 VDC
12	+3,3 V	Orange	+3,3 VDC
13	+3,3 V	Orange	+3,3 VDC
14	-12V	Blau	-12 VDC
15	KOM	Schwarz	Masse
16	PS_ON#	Grün	Netzteil EIN
17	KOM	Schwarz	Masse
18	KOM	Schwarz	Masse
19	KOM	Schwarz	Masse
20	NC	Weiß	-5 VDC (Optional – in TX12V v2.01 entfernt)
21	+5V	Rot	+5 VDC
22	+5V	Rot	+5 VDC
23	+5V	Rot	+5 VDC
24	KOM	Schwarz	Masse

7. Stellen Sie die Netzspannung an der Rückseite des Netzteils entsprechend Ihrem Land ein. Beachten Sie dazu die Liste der Spannungen und Frequenzen (Hz).

8. Stecken Sie das Netzteil nun in die Steckdose.

9. Schalten Sie das Netzteil über den Schalter auf der Rückseite ein. Überprüfen Sie, ob der Lüfter zu laufen beginnt. Wenn ja, fahren Sie mit den nächsten Schritten fort. Dreht sich der Lüfter nicht, ist das Netzteil defekt und sollte ausgetauscht werden.

Hinweis: Einige Netzteile haben keinen Schalter auf der Rückseite. In diesem Fall beginnt sich der Lüfter zu drehen, sobald Sie das Netzteil an die Steckdose anschließen, um es mit einem Multimeter zu testen.

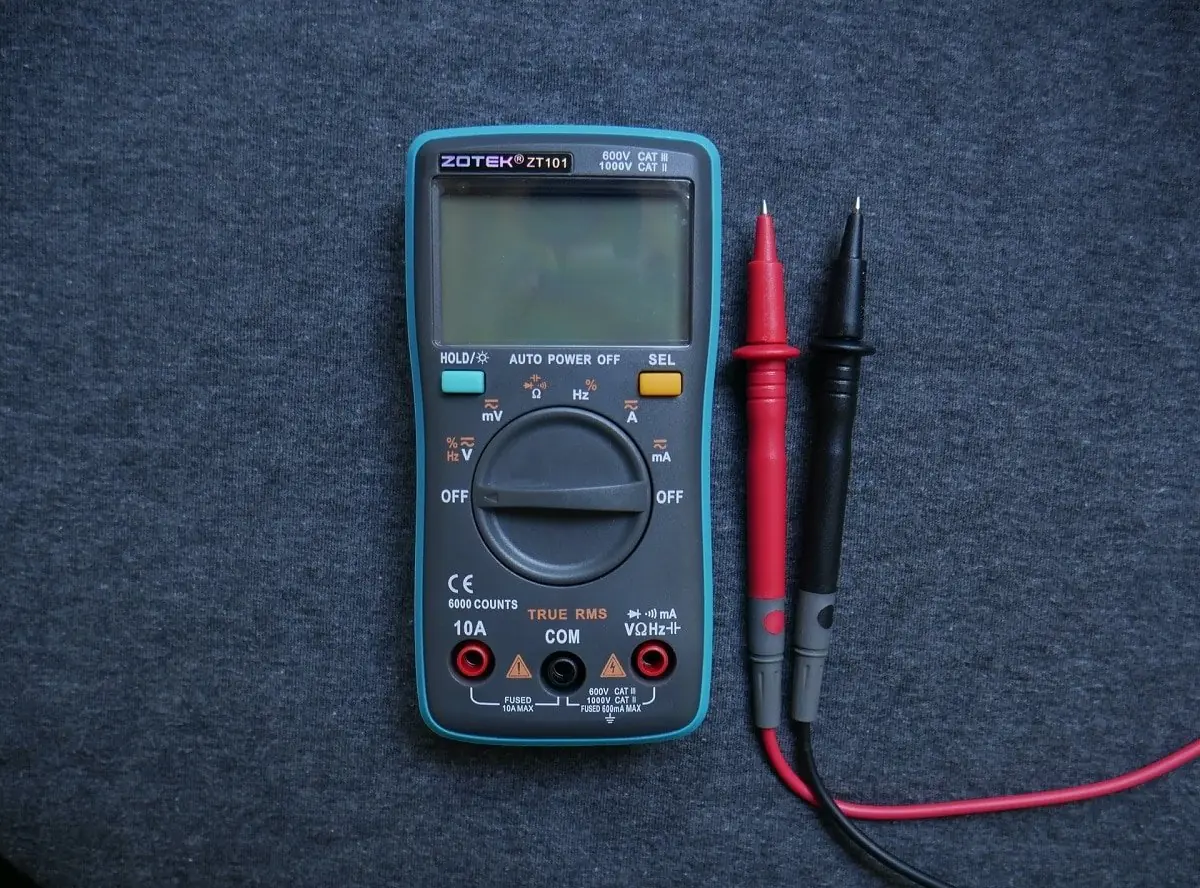

10. Nehmen Sie das Multimeter und stellen Sie es auf VDC (Gleichspannung) ein.

Hinweis: Wenn das Multimeter keine automatische Bereichseinstellung hat, stellen Sie den Bereich auf 10,00 V ein.

11. Das Multimeter hat zwei Sonden: eine schwarze (negative) und eine rote (positive). Verbinden Sie die schwarze Sonde mit allen schwarzen Erdungsstiften.

12. Stecken Sie nun die positive Sonde mit jedem Pin, der Spannung führt, auf den 24-poligen Mainboard-Stromanschluss. Dadurch wird bestätigt, ob an jedem Pin eine Stromversorgung anliegt.

Hinweis: Die Spannungsleitungen +3,3 VDC, +5 VDC, -5 VDC (optional), +12 VDC und -12 VDC sind in den Stiften integriert.

13. Notieren Sie die Messwerte des Multimeters und stellen Sie sicher, dass die Werte innerhalb der Toleranz liegen, wie in der folgenden Tabelle angegeben.

Spannungsschiene	Toleranz	Mindestspannung	Maximale Spannung
+3,3 VDC	± 5 %	+3,135 VDC	+3,465 VDC
+5VDC	± 5 %	+4,750 VDC	+5,250 VDC
+5VSB	± 5 %	+4,750 VDC	+5,250 VDC
-5VDC (falls verwendet)	± 10 %	-4.500 VDC	-5.500 VDC
+12VDC	± 5 %	+11.400 VDC	+12.600 VDC
-12VDC	± 10 %	-10.800 VDC	– 13.200 VDC

14A. Wenn die Spannungswerte außerhalb der Toleranz liegen, deutet dies auf einen Fehler des Netzteils hin und Sie müssen es ersetzen.

14B. Wenn die Spannungswerte innerhalb der Toleranz liegen, können Sie mit den Lasttests fortfahren.

15. Schalten Sie das Netzteil über den Schalter auf der Rückseite aus und trennen Sie es vom Stromnetz.

16. Entfernen Sie das Kabel, das Sie in den 4-poligen Stromanschluss des Mainboards gesteckt haben.

17. Schließen Sie nun alle internen Komponenten wieder an.

18. Schalten Sie als Nächstes das Netzteil ein, indem Sie den Schalter auf der Rückseite umlegen und den PC einschalten.

Hinweis: Sie können den PC auch ohne Gehäuse einschalten. Es ist völlig sicher, ohne das Computergehäuse zu arbeiten. Wenn sich Ihr PC jedoch ohne Gehäuse nicht einschalten lässt, müssen Sie den entsprechenden Jumper auf der Hauptplatine umstecken.

19. Wiederholen Sie die Schritte 11-13 mit anderen Stromanschlüssen und stellen Sie sicher, dass die Spannungswerte innerhalb der Toleranz liegen (siehe Tabelle in Schritt 13). Wenn ein gemessener Wert stark von der Toleranz abweicht, müssen Sie das Netzteil austauschen.

20. Nachdem Sie ein defektes Netzteil ausgetauscht haben oder wenn Ihr aktuelles Netzteil keine Probleme hatte, schalten Sie den PC aus und schließen Sie das Computergehäuse wieder.

21. Schalten Sie Ihren PC nun wieder ein und prüfen Sie, ob das Problem weiterhin besteht. Wenn ja, versuchen Sie, das Problem zu beheben, da das Netzteil die Ursache nicht mehr sein sollte.

***

Wir hoffen, dass diese Anleitung hilfreich war und Sie gelernt haben, wie Sie ein Netzteil mit einem Multimeter testen und Probleme im Zusammenhang mit Netzteilen lösen können. Teilen Sie uns Ihre Erfahrungen mit und zögern Sie nicht, Fragen oder Anregungen im Kommentarbereich zu hinterlassen.
