Arten von Grafikkartenanschlüssen erklärt

Grundlegendes zu Grafikkartenanschlüssen und Kabeln für verbesserte Bildqualität

Die Bedeutung von Grafikkarten, besonders für Gamer, ist allgemein bekannt. Oftmals ist es notwendig, externe Grafikkarten anzuschließen, um die Grafik- und Videoqualität zu optimieren. In diesem Zusammenhang ist das Verständnis der verschiedenen Videoanschlüsse entscheidend. Dieser Artikel beleuchtet umfassend die Welt der Videoanzeigen, Videoports und Grafikkarten. Wir werden detailliert auf die verschiedenen PC-Display-Port-Typen, Computer-Display-Kabeltypen und alle relevanten Aspekte von Videoanzeigen eingehen. Nach der Lektüre dieses Artikels werden Sie mit den Ein- und Ausgabeströmen von Videos, den verschiedenen Kabelstiftarten, den Funktionen von Grafikkarten und unterschiedlichen Videoanzeigetypen vertraut sein. Dieser Artikel ist auch ein wertvoller Ratgeber für Gamer, die ihre Spielleistung optimieren und ihr Spielerlebnis verbessern möchten.

Erläuterung der Grafikkartenanschlussarten

Im Folgenden werden die verschiedenen Arten von Grafikkartenanschlüssen und Kabeltypen für Computerbildschirme detailliert erklärt.

Was ist eine Grafikkarte?

Um die folgenden Konzepte besser zu verstehen, ist es wichtig, zunächst zu klären, was eine Grafikkarte ist. Eine Grafikkarte ist ein Hardwaregerät, das die Berechnung und Steuerung der Bilddarstellung auf einem Bildschirm übernimmt und somit die Anzeigequalität verbessert. Diese Hardware ist für die Grafikverarbeitung zuständig und wird mit der Hauptplatine eines Computers verbunden. Moderne Grafikkarten verfügen über diverse Anschlüsse, die Verbindungen zu externen Geräten wie Fernsehern oder Monitoren ermöglichen, um eine verbesserte Video- und Audioausgabe zu erzielen. Im weiteren Verlauf werden wir die verschiedenen Arten von Grafikkartenanschlüssen und ihre jeweiligen Verwendungszwecke untersuchen. Hier ist eine Liste der gängigsten Videoanschlusstypen.

Wichtiger Hinweis: Eine leistungsstarke Grafikkarte kann den Stromverbrauch Ihres Geräts erheblich erhöhen. Dies sollte berücksichtigt werden.

Typen von Grafikkartenanschlüssen

Hier ist eine Übersicht über die verschiedenen Arten von Grafikkartenanschlüssen:

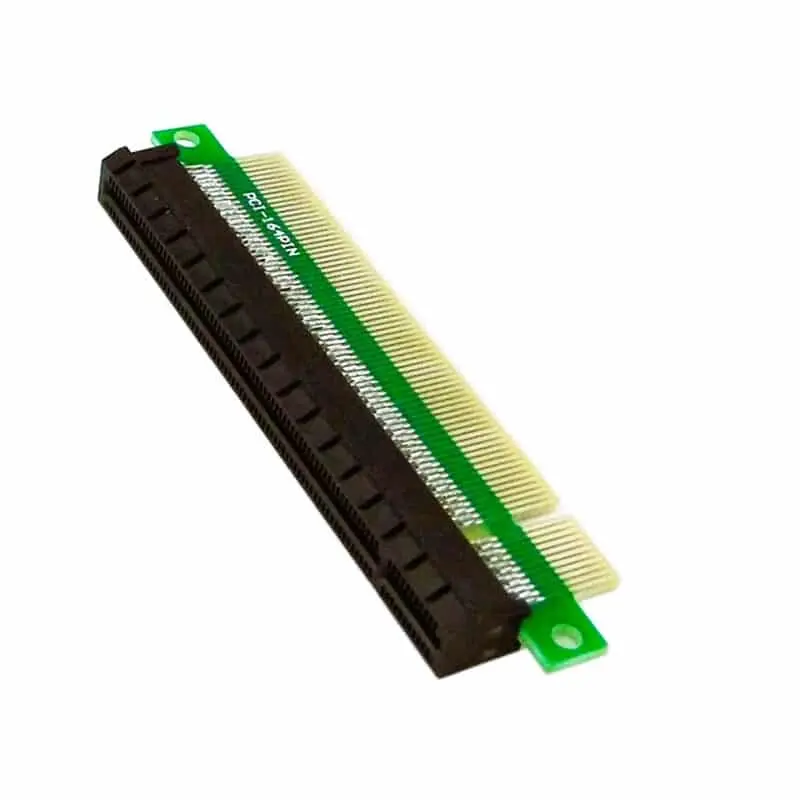

1. PCI Express x16-Anschluss

Diese Schnittstelle ist auf den meisten Motherboards von Geräten wie PCs zu finden. Ältere Motherboards waren mit ISA-Steckplätzen ausgestattet, die zur Verbindung verschiedener Komponenten mit dem Computer dienten, nicht nur für Grafikkarten. Mit dem Fortschritt der PC-Technologie wurden ISA-Steckplätze für die Grafikanforderungen des Computers zu langsam. Im Jahr 2004 wurde PCIe eingeführt, was für Peripheral Component Interconnect Express steht. Es war eine schnellere Variante der herkömmlichen PCI-Schnittstelle. Diese PCIe-Steckplätze sind in unterschiedlichen Größen erhältlich, zum Beispiel als PCIe x1- oder PCIe x16-Steckplätze.

PCI Express kommuniziert Daten in sogenannten Lanes zu und von Steckplätzen. Diese Daten können als eine Reihe von Personen oder Objekten betrachtet werden. Eine Spur von Daten, die zu einem PCIe-Steckplatz gelangt, wird als PCIe-x1-Anschluss bezeichnet. Wenn eine höhere Datenübertragungsrate erforderlich ist, kann die Anzahl der Lanes erhöht werden. Eine Erhöhung der Lanes auf vier führt zu einem PCIe x4-Anschluss, wodurch sich die Datenübertragungsrate vervierfacht. Erhöht man die Anzahl der Lanes auf 16, erhält man PCIe x16-Anschlüsse, die die modernsten Grafikkartenanschlüsse sind. Einige Merkmale von PCI Express x16-Anschlüssen sind:

  • Versorgt Grafikkarten mit 75 W Leistung.
  • Datenübertragung erfolgt über Bahnen (Lanes).
  • Ausreichend für Grafikkarten der Mittelklasse.
  • Geeignet für Grafikkarten der oberen Mittel- und Oberklasse. Diese benötigen jedoch oft zusätzliche Stromanschlüsse über 6-Pin- und 8-Pin-Anschlüsse.

Die folgenden Anschlüsse werden direkt mit einzelnen Komponenten eines Computers wie Grafikkarten verbunden. Mit der Weiterentwicklung der Technologie wurden leistungsfähigere Steckverbinder benötigt, um CPUs mit mehr Leistung zu versorgen. In diesem Zuge wurde der 8-polige Stecker eingeführt. Die 6- und 8-poligen PCIe-Stromanschlüsse werden auch verwendet, um High-End-PCI-Express-Grafikkarten mit zusätzlicher Leistung zu versorgen. Diese Anschlüsse sind nicht mit der Hauptplatine, sondern direkt mit der Grafikkarte verbunden. Je nach Grafikkarte werden entweder 6- oder 8-polige Anschlüsse oder beide gleichzeitig verwendet.

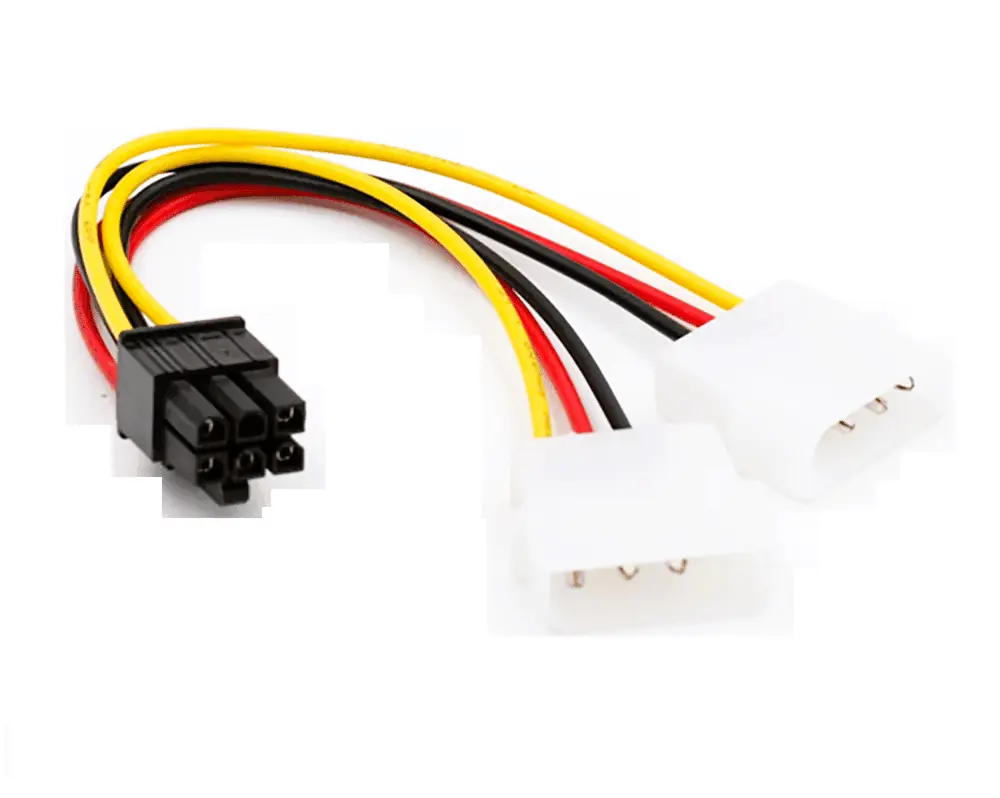

2. 6-polige Anschlüsse

Diese Anschlüsse können verwendet werden, um die Graphical Processing Unit mit zusätzlichen 75 Watt Energie zu versorgen. Ein PCIe-x16-Anschluss liefert ebenfalls 75 Watt Energie. Durch das Hinzufügen eines 6-Pin-Anschlusses erhöht sich die Gesamtleistung auf 150 Watt. Wenn eine Grafikkarte mehr als 75 Watt benötigt, ist sie in der Regel mit einem 6-Pin-PCI-Express-Anschluss ausgestattet. Grafikkarten der Mittelklasse verwenden häufig 6-Pin-Anschlüsse.

3. 8-polige Anschlüsse

Wie der Name schon sagt, handelt es sich um einen 8-poligen Anschluss, der an das Motherboard angeschlossen wird und die neuesten CPUs mit höherem Strombedarf versorgt. Diese Pins liefern bis zu 150 Watt Leistung an die Grafikkarte. Durch die Verwendung eines 8-Pin-Anschlusses kann eine Grafikkarte insgesamt 225 Watt Energie abrufen; 75 W vom PCIe x16 und 150 W vom 8-Pin-Anschluss. Die fortschrittlichsten und hochwertigsten Grafikkarten verfügen über einen 8-Pin-Anschluss. Einige extrem leistungshungrige Grafikkarten können einen 6-Pin- und einen 8-Pin-Anschluss oder sogar zwei 8-Pin-Anschlüsse haben.

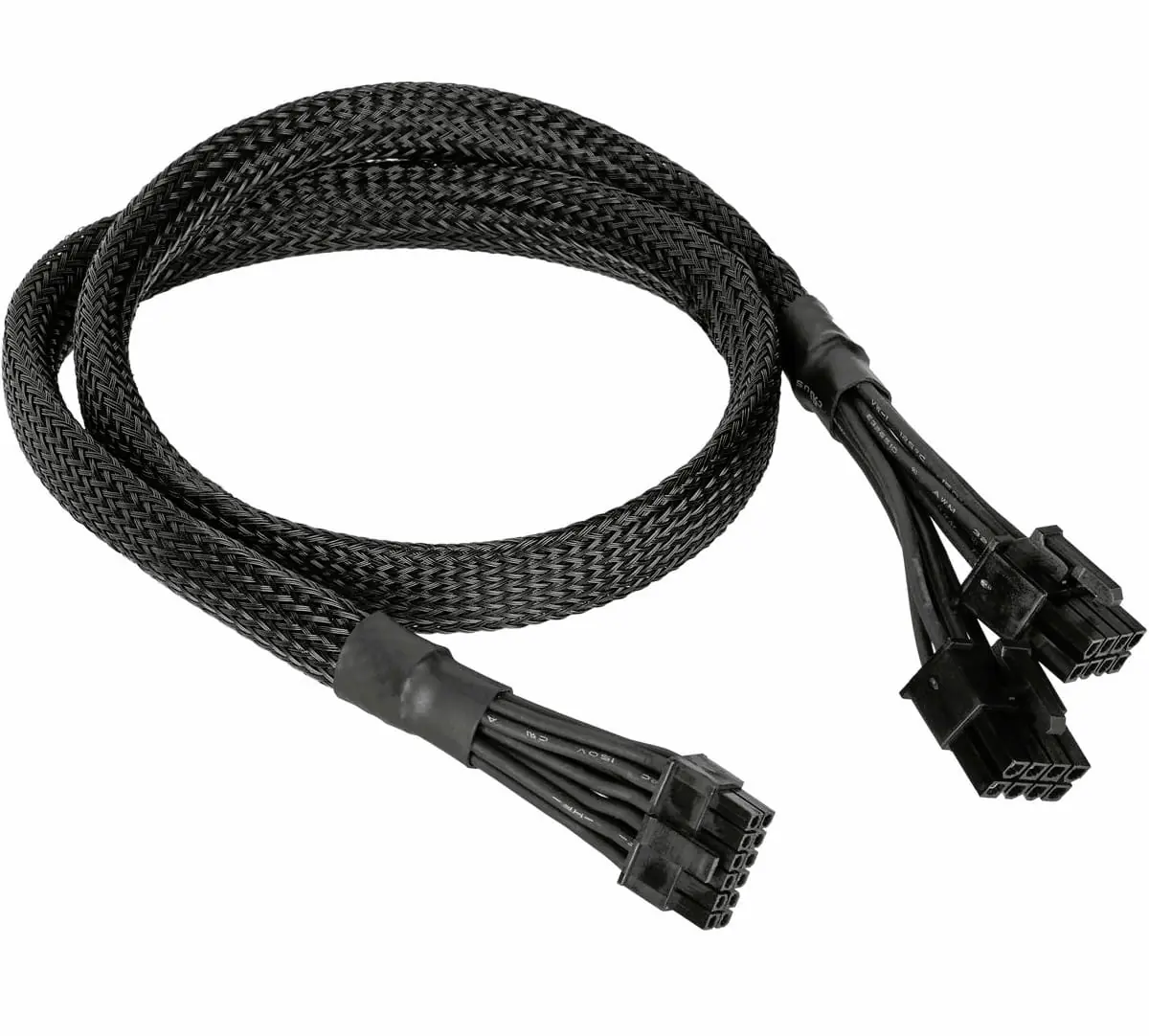

4. 12-poliger Anschluss

Als NVIDIA seine leistungsstärkste Grafikkarte entwickelte, wurde ein deutlich höherer Strombedarf deutlich. Zu diesem Zeitpunkt wurde der 12-polige Stecker eingeführt. Dieser Anschluss ist in etwa gleich groß wie ein 8-poliger, bietet aber eine höhere Leistung.

Kabeltypen für Computerbildschirme

Das Verständnis der verschiedenen Kabeltypen für Computerbildschirme ist entscheidend, da sie eine zentrale Rolle bei der Verbindung eines Monitors mit der CPU spielen. Diese Kabel sind auch für den Anschluss von Fernsehern und Videoplayern unerlässlich. Die folgende Liste bietet einen Überblick über die verschiedenen Kabeltypen für Computerbildschirme sowie die besten Videoanschlusstypen:

1. DVI-Kabel

Bild von Andreas Lischka von Pixabay

DVI steht für Digital Video Interfaces. Günstigere Grafikkarten sind häufig mit einem DVI-Anschluss ausgestattet. Es unterstützt eine maximale Auflösung von 1920×1080 Pixel, wobei teurere Grafikkarten auch eine Auflösung von 2560×1600 Pixel unterstützen können. Einige Merkmale eines DVI-Kabels sind:

  • Überträgt Videosignale im digitalen Format.
  • Wird für LCD-Bildschirme verwendet.
  • Arbeitet mit einer sehr hohen Signalrate.
  • Überträgt sowohl analoge als auch digitale Signale.

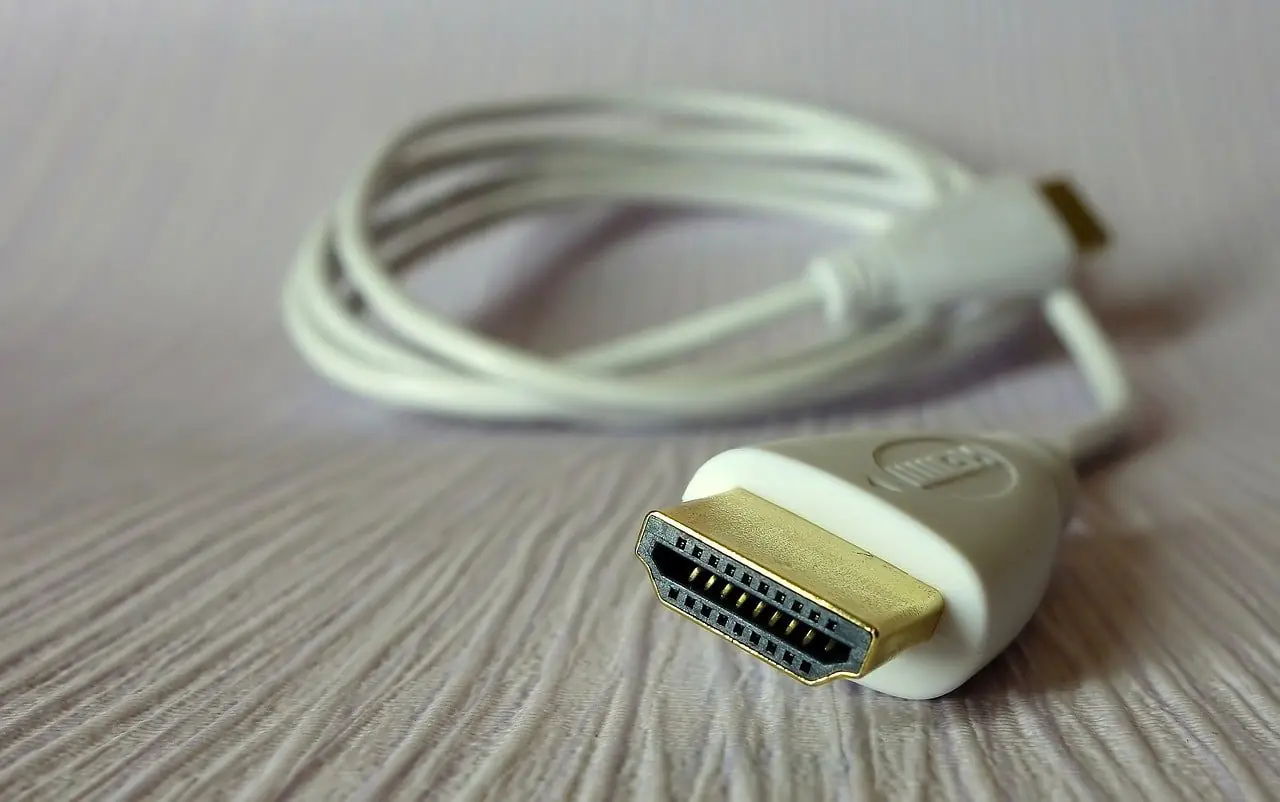

2. HDMI-Kabel

Bild von Michi von Pixabay

HDMI steht für High Definition Multimedia Interface. Die meisten modernen Geräte wie LCD-Fernseher, Beamer, Blu-ray-Player usw. verfügen über einen HDMI-Anschluss. Jeder moderne Laptop und PC ist ebenfalls mit einem HDMI-Anschluss ausgestattet, sodass Sie ihn mit einem Heimkino oder einem LCD-Fernseher verbinden können. Auch hier wird das Signal digital übertragen. Einige Merkmale von HDMI-Kabeln sind:

  • Unterstützt die gleichzeitige Übertragung von Audio- und Videosignalen. Ein separater Lautsprecher ist nicht erforderlich.
  • Unterstützt hohe Auflösungen.
  • Kann in Längen von bis zu 30 Metern verwendet werden.
  • Wird von einer Vielzahl von Geräten unterstützt.

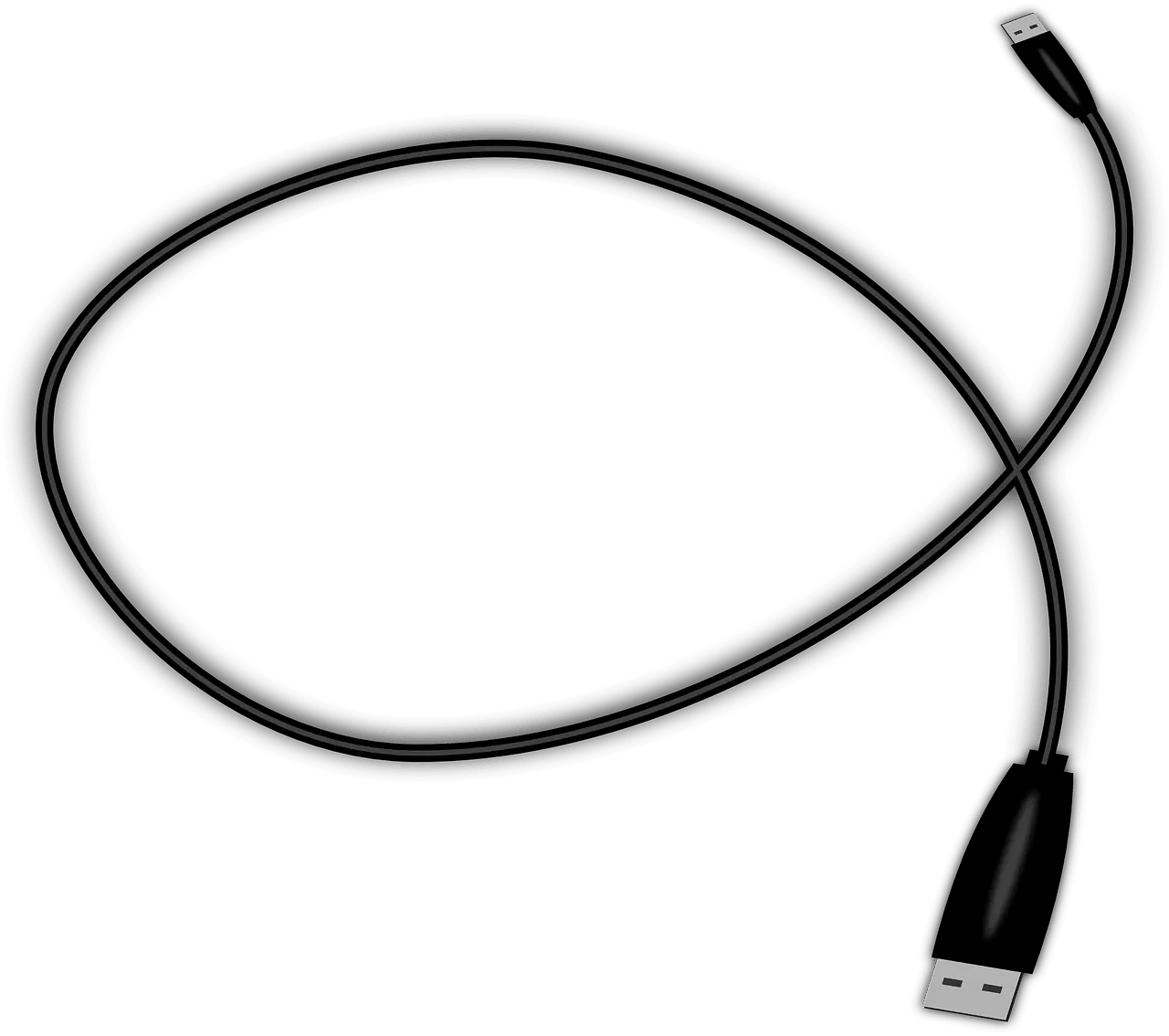

3. USB-Kabel

Bild von OpenClipart-Vektoren von Pixabay

USB steht für Universal Serial Bus. Es wird in der Regel zur Verbindung von Computern mit anderen Geräten verwendet, um Dateien auszutauschen und Daten zu übertragen. Einige Merkmale eines USB-Kabels sind:

  • Geringe Kosten.
  • Einfache Bedienung.
  • Verfügbar in verschiedenen Größen und Steckerarten.
  • Die Kabel sind klein.

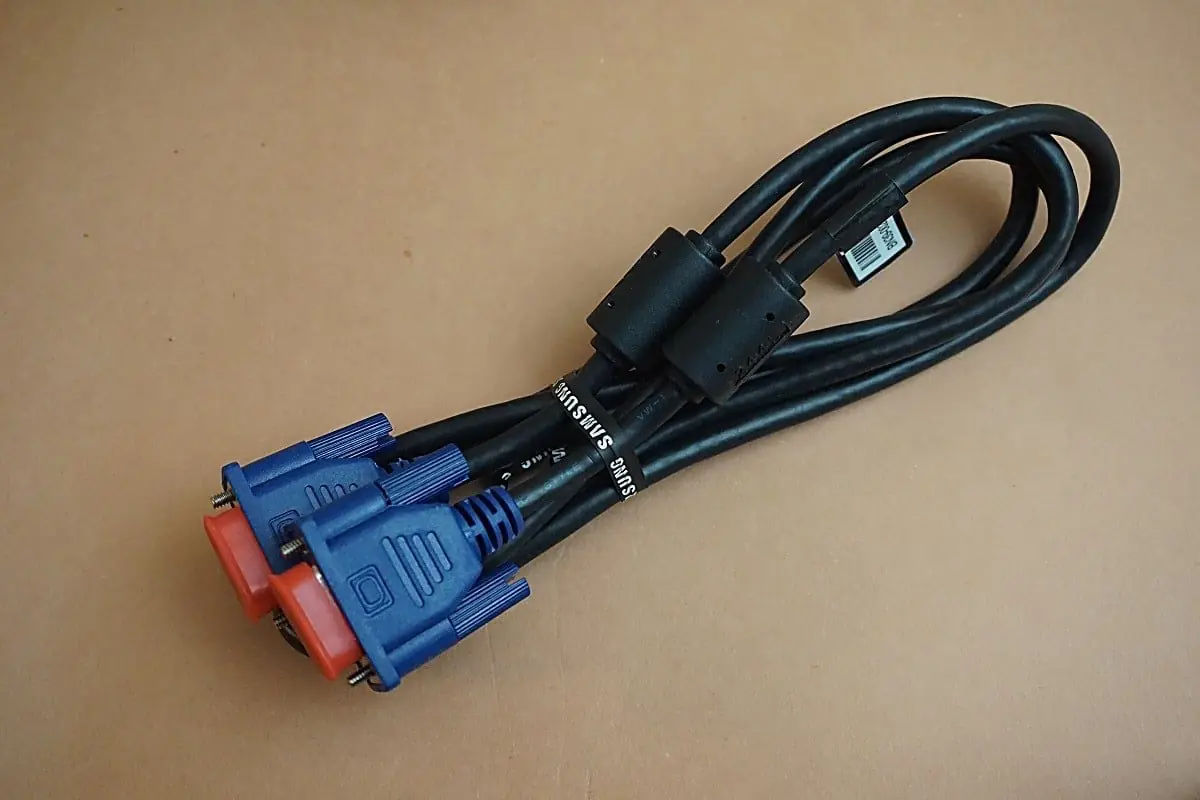

4. VGA-Kabel

Bild von Richard Revel von Pixabay

VGA steht für Video Graphics Array. Es überträgt nur Videosignale, keine Audiosignale. VGA wurde von IBM entwickelt und ist mittlerweile veraltet. Es sollte nur verwendet werden, wenn keine anderen Optionen zur Verfügung stehen. Es hat eine blaue, trapezförmige Schnittstelle und überträgt analoge Signale. Mit dem Aufkommen von LCD-Flachbildschirmen wurde jedoch eine höhere Auflösung benötigt, wodurch VGA allmählich überflüssig wurde. Obwohl es heute selten verwendet wird, verfügen verschiedene Geräte wie Fernseher, Projektoren und Monitore immer noch über einen VGA-Anschluss.

***

Wir hoffen, dieser Artikel hat Ihnen geholfen, die verschiedenen Arten von Grafikkartenanschlüssen besser zu verstehen. Insbesondere für Gamer können diese Informationen sehr nützlich sein. Das Wissen über diese verschiedenen Kabeltypen für Computerbildschirme kann Ihnen dabei helfen, Ihre Videoqualität zu verbessern oder das gesamte Erlebnis Ihrer Grafikkarte zu optimieren. Wenn Sie Anregungen oder Feedback zu diesem Artikel haben, teilen Sie uns dies bitte im Kommentarbereich mit.
