Die Macht der Visualisierung: UML-Diagramme im Detail
Die Visualisierung von Konzepten ist eine wirksame Methode, um komplexe Sachverhalte verständlich zu machen. UML-Diagramme bieten hierfür eine ausgezeichnete Möglichkeit.
Deshalb sind UML-Diagramme ein fester Bestandteil vieler Programmierkurse und Softwaredokumentationen. Obwohl ihre Erstellung etwas Zeit in Anspruch nehmen kann, erleichtern sie es Entwicklern erheblich, Software schnell zu erfassen, ohne lange Besprechungen abhalten zu müssen.
Besonders für Unternehmen in der Softwareentwicklung können UML-Diagramme ein wertvolles Hilfsmittel sein, um Ideen visuell festzuhalten und den Entwicklungsprozess effizienter zu gestalten.
Doch was genau sind diese UML-Diagramme eigentlich?
Dieser Artikel beleuchtet UML-Diagramme, ihre Anwendungsmöglichkeiten und stellt einige nützliche Werkzeuge für ihre Erstellung vor.
Sind Sie bereit?
Dann legen wir los!
Was verbirgt sich hinter einem UML-Diagramm?
UML-Diagramme (Unified Modeling Language) dienen der Darstellung des Designs, der Architektur und der Implementierung komplexer Softwaresysteme.
Sie basieren auf dem Konzept von UML, einer universellen Sprache für Entwicklung und Modellierung in der Softwareentwicklung, die eine verbesserte Visualisierung des Systemdesigns ermöglicht. Sie wurde um 1994 bei Rational Software entwickelt, mit dem Ziel, den Softwaredesignprozess zu standardisieren.
UML wird häufig mit objektorientiertem Design und Analysen in Verbindung gebracht und nutzt Konzepte wie Klassen, Objekte, Vererbung, Abstraktion, Datenkapselung und Polymorphie.
Die Vielfalt der UML-Diagramme
UML-Diagramme lassen sich in zwei Hauptkategorien einteilen: Strukturdiagramme und Verhaltensdiagramme.
Strukturdiagramme: Das statische Bild
Strukturdiagramme zeigen die architektonischen und statischen Bestandteile eines Systems. Einfach ausgedrückt, visualisieren sie verschiedene Objekte, Klassen, Pakete, Komponenten und deren Beziehungen in der Software. Zu den Strukturdiagrammen gehören:
- Klassendiagramme
- Komponentendiagramme
- Objektdiagramme
- Kompositionsstrukturdiagramme
- Verteilungsdiagramme
- Profildiagramme
- Paketdiagramme
Verhaltensdiagramme: Das dynamische Zusammenspiel
Verhaltensdiagramme konzentrieren sich auf die dynamischen Aspekte eines Systems und zeigen, wie die Software auf bestimmte Eingaben reagiert. Sie visualisieren, wie ein System mit Benutzern, anderen Entitäten, Systemen und sich selbst interagiert und verhält. Die wichtigsten Typen sind:
- Aktivitätsdiagramme
- Zeitdiagramme
- Zustandsdiagramme
- Interaktionsdiagramme
- Anwendungsfalldiagramme
- Interaktionsübersichtsdiagramme
- Sequenzdiagramme
- Kommunikationsdiagramme
Der Nutzen von UML
Bei der Entwicklung von Software kann es schwierig sein, den Überblick über Hierarchien und Beziehungen innerhalb des Codes zu behalten. UML-Diagramme helfen dabei, die Software in übersichtliche Komponenten und Unterkomponenten zu gliedern.
UML wurde auch als Antwort auf zahlreiche Herausforderungen im Softwareentwicklungsprozess, bei der Dokumentation, dem Design und der Analyse eingeführt. UML bietet eine einfache und effektive Lösung für diese Probleme.
UML hat innovative Ansätze und Experimente hervorgebracht, um diese Aufgaben zu vereinfachen. Es besteht zudem eine hohe Nachfrage nach hochwertiger Software mit verkürzter Markteinführungszeit und geringeren Kosten, die durch Automatisierungstechniken erzielt werden kann.
Diese Techniken umfassen visuelle Programmierung, Muster, Frameworks und Komponententechnologie. UML bietet eine Lösung für all diese Anforderungen. Zu den Vorteilen zählen:
- Eine ausdrucksstarke, sofort einsatzbereite visuelle Modellierungssprache für den Austausch und die Entwicklung aussagekräftiger Modelle
- Unabhängigkeit von spezifischen Entwicklungsprozessen und Programmiersprachen
- Spezialisierungs- und Erweiterungsmechanismen zur Anpassung der Schlüsselkonzepte
- Förderung des Einsatzes objektorientierter Werkzeuge
- Die Grundlage zum Erlernen der Modellierungssprache
- Unterstützung von fortschrittlichen Softwareentwicklungskonzepten wie Kooperationen, Komponenten, Mustern und Frameworks
Wo finden UML-Diagramme Anwendung?
UML-Diagramme werden vielseitig eingesetzt:
- Bei komplexen Anwendungen, die Zusammenarbeit und effiziente Planung verschiedener Teams erfordern und eine unkomplizierte Kommunikation benötigen
- Um Nicht-Programmierern die Kernanforderungen, Prozesse und Funktionalitäten einer Software zu verdeutlichen
- Um Teams eine visuelle Darstellung von Benutzerinteraktionen, statischen Strukturen und Prozessen zu ermöglichen und somit Zeit zu sparen
- In der Softwaredokumentation, um ein leicht verständliches Systemverständnis zu fördern
Dies war eine umfassende Einführung in UML-Diagramme. Wenn Sie nun motiviert sind, diese in Ihrer Softwareentwicklung zu nutzen, ist es wichtig zu wissen, wie Sie dies effizient und zeitsparend tun können. Nutzen Sie Automatisierung und Technologie, um den Zeitaufwand für die UML-Diagrammerstellung zu reduzieren.
Es gibt zahlreiche UML-Diagrammwerkzeuge, die Ihnen helfen können, Ihre Softwareprozesse, Ideenfindung und Dokumentation zu optimieren.
Im Folgenden stellen wir Ihnen einige der besten UML-Diagrammtools vor, mit denen Sie hervorragende Diagramme erstellen und Ihren Softwareentwicklungsprozess vereinfachen können.
Moqups
Die UML-Diagrammvorlagen von Moqups sind besonders hilfreich bei der Entwicklung neuer Software, da sie den gesamten Entwicklungsweg unterstützen. Sie helfen Ihnen, organisiert zu bleiben und das gesamte Team über die gemeinsamen Ziele auf dem Laufenden zu halten.
Moqups bietet eine spezielle Suite von Schablonen, die eine umfassende Unterstützung für UML-Diagramme gewährleistet. Nutzen Sie diese Vorlagen, finden Sie die passende für Ihre Anforderungen und beginnen Sie mit der Entwicklung innovativer Lösungen.
Sie erhalten Vorlagen für Klassendiagramme, Sequenzdiagramme und Anwendungsfalldiagramme. Zudem stehen Ihnen verschiedene UML-Diagrammverbinder zur Verfügung, um die Arbeit mit den Diagrammen effizienter zu gestalten. Moqups bietet eine Online-Zusammenarbeit, um die Echtzeitarbeit mit Ihren Teammitgliedern zu erleichtern, unabhängig von deren Standort.
Beseitigen Sie Barrieren in Ihren Flussdiagrammen und Diagrammen, indem Sie sie schnell mit anderen digitalen Assets wie Diagrammen, Modellen, Grafiken und Wireframes innerhalb eines einzigen Moqups-Projekts verknüpfen. Ihr Team kann seine Arbeitsabläufe einfach gestalten und Hindernisse beseitigen, die mit spezialisierten Einzelanwendungen verbunden sind.
Lucidchart
Wenn es um das Erstellen von Diagrammen geht, ist Lucidchart ein beliebter Name, auch für UML-Diagramme. Es ist ein visueller Arbeitsbereich, der Datenvisualisierung, Diagrammerstellung und Zusammenarbeit kombiniert, um das Verständnis zu beschleunigen und Innovationen zu fördern.
Lucidchart wird von technischen Fachleuten und Entwicklern verwendet, um Diagramme zu erstellen und im Quellcode zu navigieren, grundlegende Aufgaben und Abläufe zu veranschaulichen und neue Funktionen und Features innerhalb des Systems zu planen.
Sie können auch den zukünftigen und aktuellen Zustand Ihres Produkts mit Hilfe von UML-Diagrammen visualisieren und sicherstellen, dass Ihre agile Umgebung für Datenwissenschaftler, Ingenieure, Softwareentwickler und andere Technikexperten produktiv ist.
Der Sequenz-Markup-Editor und das UML-Diagrammerstellungstool machen es einfacher und schneller, komplexe Codes zu erlernen, indem die Generierung von Klassendiagrammen automatisiert wird. Sie können Sequenzdiagramme erstellen und diese einfach online anpassen.
Wenn Sie Ihr Markup in das sich öffnende Dialogfeld eingeben, erstellt Lucidchart automatisch ein Sequenzdiagramm gemäß den PlantUML-Standards. Sie können auch eine UML-Vorlage auswählen und anpassen, indem Sie Formen und Symbole schnell neu anordnen, um die Systemstruktur widerzuspiegeln, die Sie mit dem UML-Modellwerkzeug darstellen möchten.
Durch das Aktivieren der UML-Formenbibliothek erhalten Sie sofortigen Zugriff auf branchenübliche UML-Formen. Im Gegensatz zu anderen UML-Tools schränkt Lucidchart Ihre Ideen nicht ein. Ob Sie Komponenten-, Objekt-, Bereitstellungs-, Klassen- oder Paketdiagramme erstellen möchten, können Sie Ihre ausgewählten Formen per Drag-and-Drop ohne Platzbeschränkung auf die Leinwand ziehen.
Das Tool ermöglicht Ihnen auch, externe Interaktionen zu visualisieren, indem Sie primäre und sekundäre Entitäten wie Daten oder Kunden auf der Leinwand positionieren und dann für jeden Anwendungsfall Verbindungslinien ziehen. Sie können zudem eine Dokumentation erstellen, um die Nachhaltigkeit und die Gesundheit Ihrer Software zu gewährleisten.
Lucidchart beschleunigt den Onboarding-Prozess, fördert eine effektive Kommunikation von Ideen und reduziert die Notwendigkeit für häufige Besprechungen. Es erleichtert die Dokumentation und das Design und optimiert gleichzeitig die Art und Weise, wie Sie Feedback von Benutzern und Stakeholdern einholen, prüfen und umsetzen.
Durch die Zusammenarbeit in Echtzeit können Sie UML-Diagramme mit Kollegen online verfeinern, unabhängig davon, ob sie PC, Linux oder Mac verwenden. Dieser UML-Diagrammersteller macht es einfach, Ihre UML-Diagramme zu teilen und die Freigabeberechtigungen anzupassen, sodass Sie Personen einladen können, die Diagramme zu prüfen.
Sie können das Dokument per URL oder E-Mail teilen oder es nach Jira, Slack, Microsoft Teams oder Confluence exportieren. Nutzen Sie den Präsentationsmodus, um Ihre Diagramme zu präsentieren, oder fügen Sie fokussierte Abschnitte für einen detaillierten Blick auf das System hinzu.
Creately

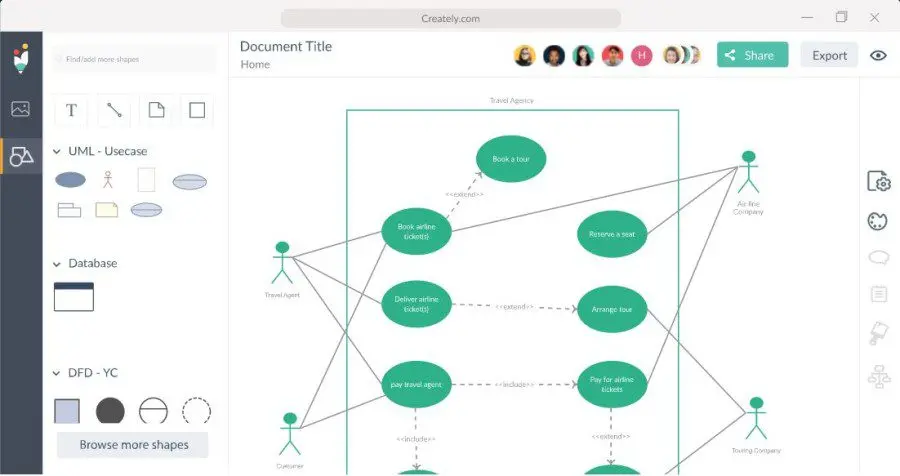

Creately ist ein hervorragendes Werkzeug zur Erstellung von UML-Diagrammen und zur einfachen Zusammenarbeit an diesen. Dieses Tool genießt das Vertrauen von über 5 Millionen Nutzern und Tausenden von Teams, darunter Amazon, NASA, PayPal und eBay.
Visualisieren Sie Ihre UML-Diagramme mit minimalem Aufwand und arbeiten Sie mit Creately in Echtzeit an Ihren Dokumenten. Sie erhalten sofortiges Feedback von Ihren Kunden und Teams und können Änderungen von überall aus verfolgen.
Nutzen Sie intelligente Konnektoren und Formen, erstellen Sie Kontextsymbolleisten und führen Sie andere erweiterte Funktionen aus, um UML-Diagramme mühelos zu erstellen. Creately ist mit zahlreichen Tools integrierbar, die Sie bereits verwenden, wie Slack, Google Drive und Zapier.
Sie haben Zugriff auf Tausende von hochwertigen, kostenlosen Vorlagen, die professionell für verschiedene Anwendungsfälle und Szenarien erstellt wurden. Diese sind hilfreich für Marketingteams, IT-Teams, Softwareteams, Bildungsteams, HR-Teams und viele weitere.
Zusätzlich stehen Ihnen Vorlagen für Flussdiagramme zur Produkteinführung, Flussdiagramme zur Entscheidungsfindung, Workflow-Prozesse und mehr zur Verfügung. Creately ist kompatibel mit Desktop (Linux, Windows und macOS), Mobilgeräten (iOS und Android), Browsern (Chrome, Internet Explorer, Opera, Mozilla Firefox usw.) und JIRA, Confluence, G Suite und dem Chrome Web Store.
SketchBoard

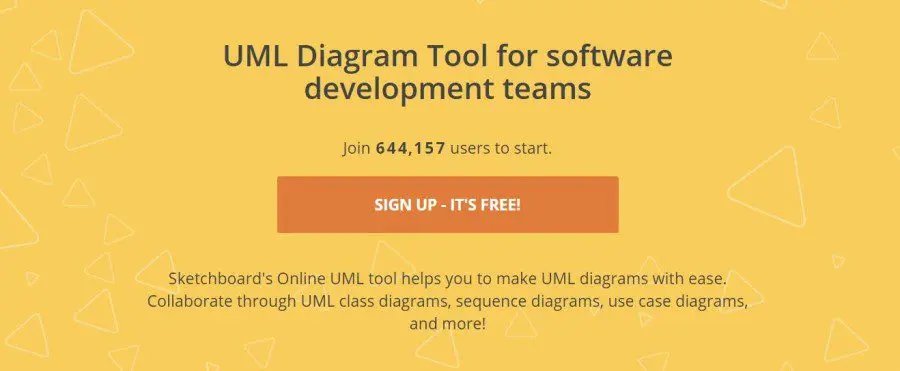

Das Online-UML-Tool von SketchBoard unterstützt Sie bei der mühelosen Erstellung von Designs und der Zusammenarbeit mithilfe von Klassendiagrammen, Anwendungsfalldiagrammen, Sequenzdiagrammen und mehr. Sie können UML-Diagramme von überall aus erstellen.
Ob Sie UML-Diagramme für die Softwaredokumentation, die Abbildung von High-Level-Funktionen oder für andere Zwecke erstellen möchten, Sketchboard ist die ideale Wahl. Mit dieser Software für UML-Architekturdiagramme können Sie die Effizienz und Kreativität Ihres Teams steigern.
Erfahrene Softwareingenieure haben dieses Tool mit Fokus auf Sicherheit und Datenschutz entwickelt. Es bietet Ihnen eine unbegrenzte Leinwand, auf der Sie beliebig viele Diagramme erstellen können.
Das Teilen Ihrer UML-Diagramme ist mit Sketchboard problemlos möglich. Sie können sie einfach als PDF, PNG, SVG und JPEG exportieren. Zudem lässt sich Sketchboard in GitHub, Google Drive und Slack integrieren, um Sequenzdiagramme, Klassendiagramme und andere Diagrammtypen zu entwickeln.
Vereinfachen Sie die Erstellung von UML-Architekturdiagrammen und nutzen Sie die Funktionen für die Zusammenarbeit, um mit Ihren Teammitgliedern auf dem gleichen Stand zu sein. Sie können zudem auf einfache Weise Feedback erhalten und geben, um die Qualität und Geschwindigkeit Ihres Entwicklungsprozesses zu optimieren.
Nutzen Sie Anwendungsfalldiagramme, um die Systemdienste zu entwerfen, und erlangen Sie die Möglichkeit, grundlegende Funktionen zu vervollständigen, bevor Sie Ihre Designs weiter verfeinern. Sie können ebenso effizient Klassendiagramme erstellen, um eine Basis für weitere Strukturdiagramme zu schaffen. Erstellen Sie auch Zustandsdiagramme, um die Änderungen des Status einer Entität bei verschiedenen Ereignissen zu dokumentieren.
Smartdraw

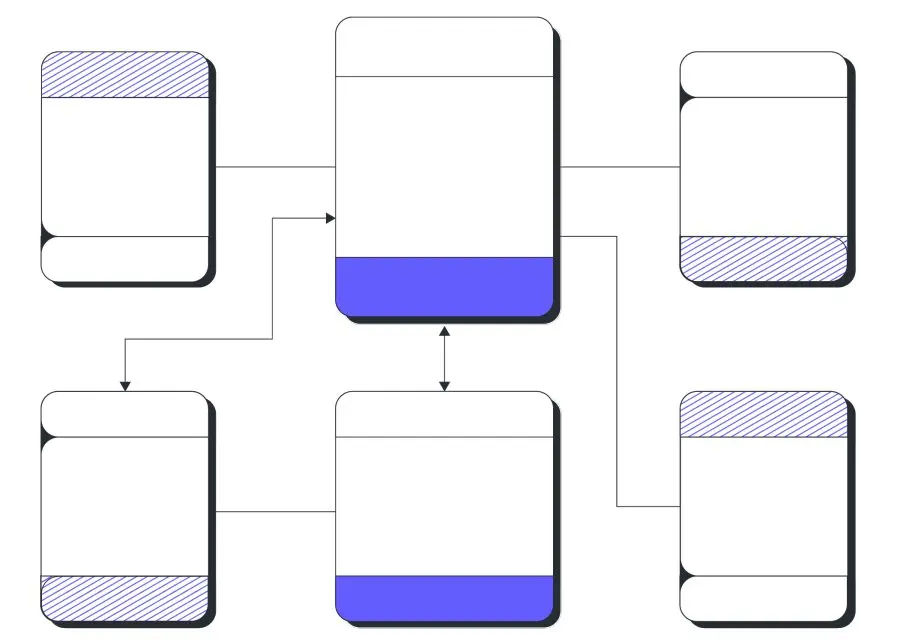

Das leistungsstarke und benutzerfreundliche Diagrammwerkzeug von Smartdraw wurde entwickelt, um Ihnen die Arbeit zu erleichtern. Mit seiner intelligenten Formatierungs-Engine können Sie Diagramme problemlos erstellen und bearbeiten. Es bietet automatische Abstände, Farbschemata, Größenanpassung und Ausrichtung, um Ihren Designs ein professionelles Finish zu verleihen.
Smartdraw verfügt über eine umfangreiche Sammlung von über 4.500 Vorlagen und über 34.000 Symbolen, aus denen Sie auswählen und in Ihren Diagrammen verwenden können. Sie erhalten hochwertige Zeichnungen wie CAD-Designs mit Standardmaßen.
Verwenden Sie das VisualScript SDK, um benutzerdefinierte Erweiterungen zu erstellen, oder verwenden Sie die integrierten Erweiterungen für schnelle Designs. Es unterstützt die mühelose Zusammenarbeit mit Ihrem Team, um Bilder, Ideen und Feedback auszutauschen und Ihren Entwicklungsprozess zu beschleunigen.
Smartdraw bietet ein Management auf Unternehmensebene und ermöglicht die Bereitstellung für Tausende von Benutzern mit SSO. Smartdraw kann nahtlos in Tools wie MS Office, AWS, Jira, Trello, Confluence, Google Apps und viele weitere integriert werden. Es ist zudem kompatibel mit Visio, wodurch Sie Diagramme problemlos exportieren und importieren können.
yUML

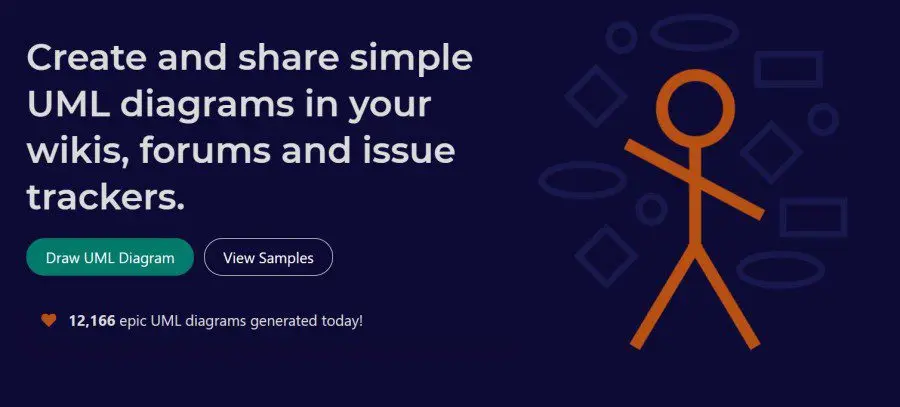

yUML ist ein weiteres hilfreiches Tool, um UML-Diagramme zu zeichnen und diese mit Ihren Foren, Issue-Trackern und Wikis zu teilen. Es wird von Tausenden von Autoren, Entwicklern und Architekten genutzt, darunter auch Experten von Unternehmen wie Twitter und AWS.
Das Tool unterstützt Sie bei der schnellen Erstellung von Diagrammen, indem Sie einfach den Text eingeben, ohne Stunden mit dem Layout verbringen zu müssen. Da yUML textbasiert ist, können Sie Diagramme einfach aus Ihrem Code in Ihren CI-Skripten generieren.
Fordern Sie Bilder programmgesteuert mit PUT- oder GET-Befehlen an. Tool-Anbieter nutzen diese Funktion, um yUML auf Skripte, Wikis und Blogs auszuweiten. Erstellen Sie verschiedene UML-Diagramme, die Ihre Ideen effektiv kommunizieren können, ohne dass UML-Techniken zu einem Hindernis für Sie werden.
yUML gewährleistet auch die Sicherheit Ihrer Daten durch SSL und ermöglicht registrierten Benutzern, Diagramme direkt in ihrem personalisierten Namensraum zu verwalten. Sie können zudem Permalinks zu Ihren Diagrammen bereitstellen, sodass die URL auch dann gleich bleibt, wenn Sie das Diagramm ändern.
Visio
Microsofts Visio ist ein beliebtes und benutzerfreundliches Tool, mit dem Sie UML-Diagramme erstellen, Probleme lösen und Systeme dokumentieren können. Installieren Sie diese App auf Ihrem Desktop oder greifen Sie direkt über das Web darauf zu.
Es bietet viele vorgefertigte Formen und Vorlagen zur Erstellung fortgeschrittener UML-Diagramme, mit denen Sie Ihre Visionen kommunizieren und gleichzeitig Industriestandards wie UML 2.5 erfüllen können.
Erstellen Sie Ihre Diagramme gemeinsam, indem Sie diese mit Ihrem Team teilen, um Echtzeit-Feedback und Kommentare zu erhalten. Visualisieren Sie Verbindungen zwischen verschiedenen Modellelementen durch Hinzufügen und Ändern verschiedener Beziehungstypen wie Assoziation, Abhängigkeit und Zusammensetzung.
In der neuesten Visio-Version erhalten Sie verbesserte Vorlagen, darunter Klasse, Aktivität, Sequenz, Anwendungsfälle, Kommunikation, Datenbank, Bereitstellung und Zustandsmaschine.
Sie können Visio Professional hier erwerben.
Fazit
UML-Diagramme kommunizieren effektiv Ihre Ideen, Prozesse, Funktionalitäten und andere Aspekte Ihrer Softwaresysteme. Auch ohne Programmiersprache können Sie sich UML-Diagramme ansehen und verstehen, was der Entwickler zu vermitteln versucht.
Wählen Sie daher ein UML-Diagrammerstellungstool, um das Design zu entwickeln, das Ihre Innovation zum Ausdruck bringt und Ihren Softwareentwicklungsprozess mit Leichtigkeit und Geschwindigkeit auf die nächste Stufe hebt.
