Top 6 Gründe, warum Intel Lunar Lake viel Aufsehen erregt

Intels Antwort auf ARM: Warum Lunar Lake die Aufmerksamkeit auf sich zieht

Im sich zuspitzenden Wettbewerb zwischen ARM und x86 bereitet sich Intel intensiv auf einen Schlagabtausch mit Qualcomm vor, dem neuen Konkurrenten im Bereich der Windows-PCs. Die Einführung der neuen x86-basierten Lunar Lake-Plattform ist Intels Antwort auf die Snapdragon X-Serie. Das Hauptaugenmerk liegt hierbei auf einer gesteigerten Effizienz ohne Leistungseinbußen. Wir haben die wesentlichen Gründe zusammengetragen, die Lunar Lake für uns interessant machen.

1. Fertigung im 3nm-Prozess von TSMC

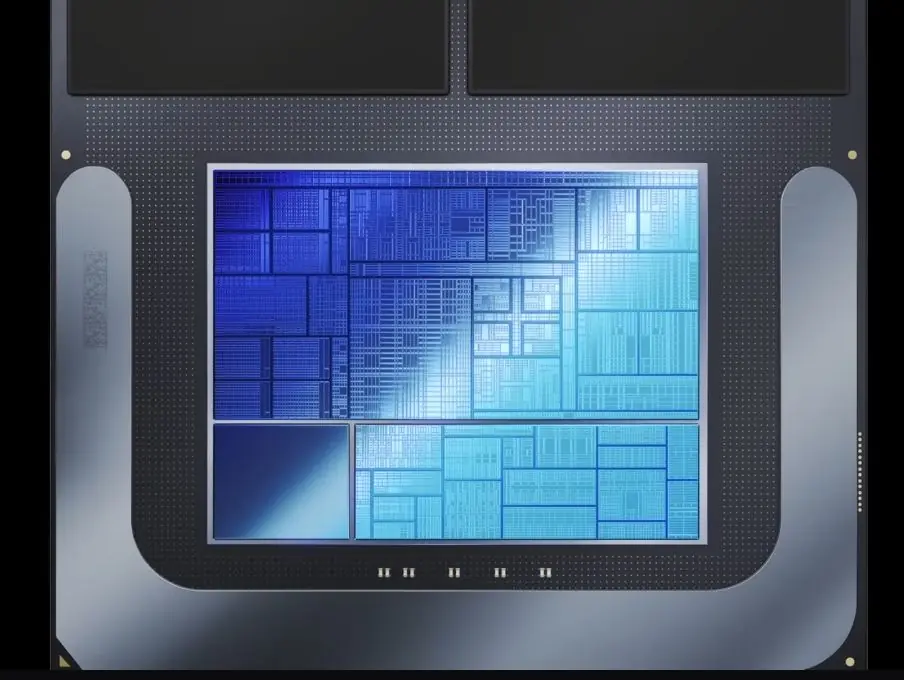

Apple war Vorreiter beim Einsatz des 3nm-Prozesses von TSMC für seine M3-Chips. Nun nutzt auch Intel denselben 3nm-Prozessknoten (N3B) von TSMC, um sein Compute-Tile für die Lunar Lake-Prozessoren zu fertigen. Obwohl N3B etwas älter ist als der neueste N3E-Prozess, handelt es sich dennoch um einen fortschrittlichen 3nm-Fertigungsprozess, der wahrscheinlich eine verbesserte Effizienz mit sich bringt.

Bildquelle: Intel

Intels Meteor Lake-Architektur des Vorjahres nutzte ebenfalls TSMCs Fertigungsanlagen, um das Grafik-Tile (N5) und das I/O-Tile (N6) herzustellen. Mit der Lunar Lake-Architektur vereint Intel nun alle wesentlichen Komponenten, darunter CPU, GPU und NPU, in einem einzigen Compute-Tile auf dem 3nm-Prozessknoten von TSMC.

Intels x86-Prozessor erinnert nun stark an ein mobiles Chipset, was unserer Einschätzung nach zu einer längeren Akkulaufzeit bei Laptops mit Lunar Lake Core Ultra führen wird.

2. Integrierter Arbeitsspeicher

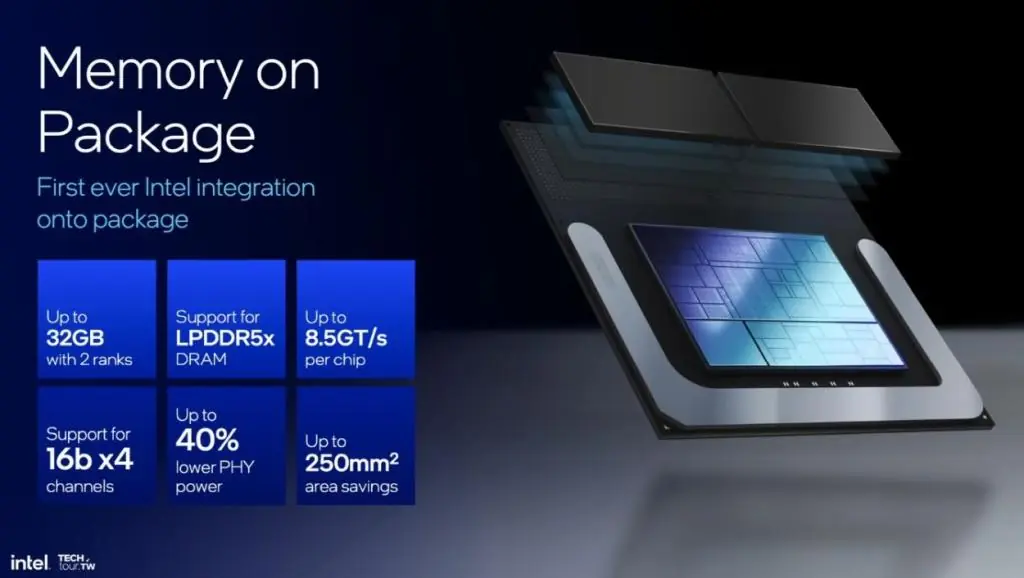

Analog zu Apple setzt auch Intel bei der Lunar Lake-Architektur auf integrierten Speicher. Der schnelle LPDDR5X-8533-RAM ist nun direkt auf dem Prozessor für das Compute-Tile (CPU, GPU und NPU) verfügbar. Der Speicher wird in Varianten mit 16 GB oder 32 GB angeboten.

Bildquelle: Intel

Dies bedeutet zwar, dass Nutzer den Speicher nicht austauschen oder erweitern können, da der RAM nun Teil des SoCs ist, jedoch verbessert dies die Speicherbandbreite und reduziert die Latenz. Darüber hinaus senkt der in das Paket integrierte Speicher bei Lunar Lake den Stromverbrauch um bemerkenswerte 30 %. Intel unternimmt damit wesentliche Schritte, um den Energieverbrauch zu reduzieren und die Effizienz der Lunar Lake-Prozessoren zu erhöhen.

3. Effizienter Skymont-Kern

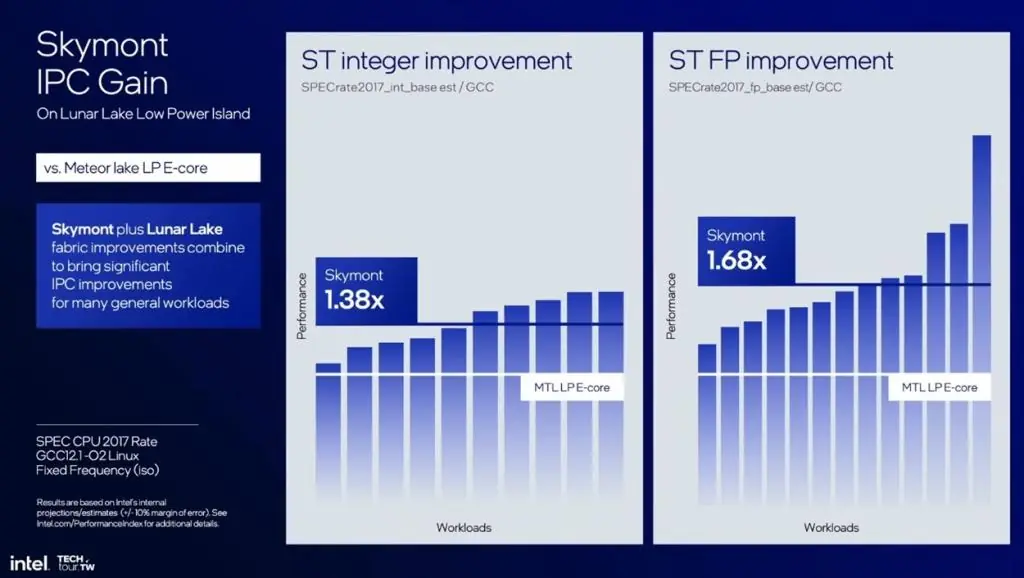

Die Lunar Lake-Architektur beeindruckt vor allem mit dem Skymont CPU E-Kern. Intel gibt an, dass Skymont die Leistung des Crestmont E-Kerns aus Meteor Lake erreicht, dabei aber nur ein Drittel der Energie benötigt. Zudem bietet er 1,7-mal mehr Leistung als Crestmont bei gleichem Energieverbrauch.

Bildquelle: Intel

Erstmals hat Intel HyperThreading aus der CPU entfernt, um die Effizienz zu steigern. Des Weiteren führt Intel eine feinere Abstufung der Taktraten ein. Lunar Lake wird die Taktrate in Schritten von 16,67 MHz anstelle von 100 MHz für die Anpassung an den Energiebedarf erhöhen, was den Stromverbrauch merklich reduzieren soll.

Zusätzlich erzielt Skymont einen enormen IPC-Anstieg von 68 % bei Standardaufgaben im Vergleich zum Crestmont-Kern. Laut einem kürzlichen Leak von VideoCardz liegt die Boost-Frequenz des Skymont-Kerns je nach SKU zwischen 3,5 GHz und 3,7 GHz.

Obwohl die Taktraten für einen E-Kern hoch sind, werden wir die reale Leistungsfähigkeit von Intel erst überprüfen können, sobald Laptops mit Lunar Lake auf den Markt kommen.

4. Leistungsstarke NPU

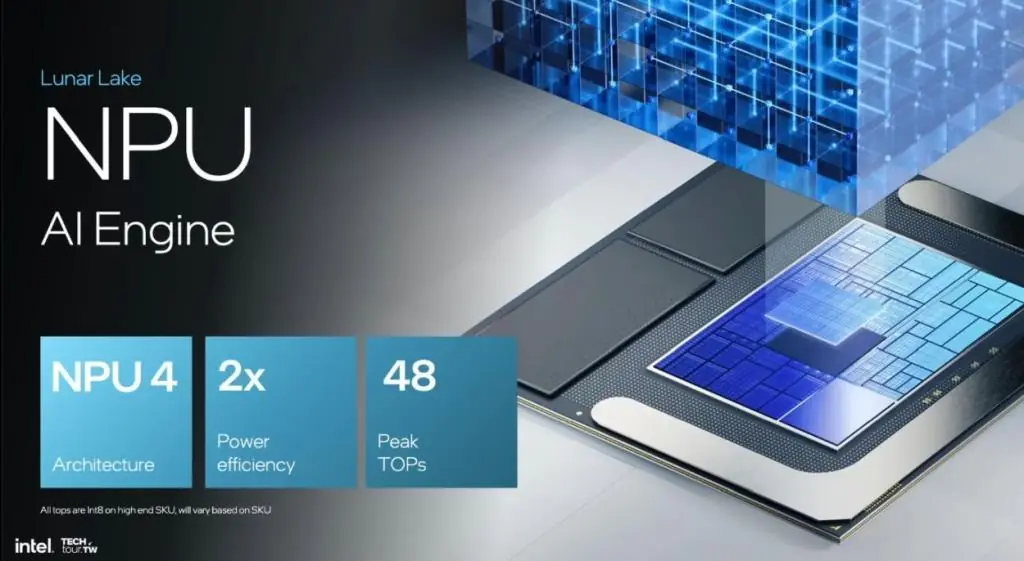

Die NPU von Meteor Lake aus dem vergangenen Jahr lieferte nur bis zu 10 TOPS, was viele veranlasste, Intel als Nachzügler hinter Qualcomm, Apple und AMD abzustempeln. Mit der Lunar Lake-Architektur führt Intel jedoch eine neue NPU mit vier Engines ein, die bis zu 48 TOPS für lokale KI-Verarbeitung leisten kann.

Bildquelle: Intel

Microsoft hat eine NPU-Anforderung von 40 TOPS für das Copilot+-PC-Abzeichen festgelegt. Somit werden Lunar Lake-Laptops eine Reihe von Copilot+-PCs antreiben. Außerdem kann der Lunar Lake-Prozessor in Kombination mit CPU, GPU und NPU eine KI-Verarbeitungsleistung von bis zu beeindruckenden 120 TOPS erreichen. Das übertrifft sogar die 75 TOPS der kombinierten KI-Verarbeitungskapazität des Snapdragon X Elite.

5. Battlemage GPU

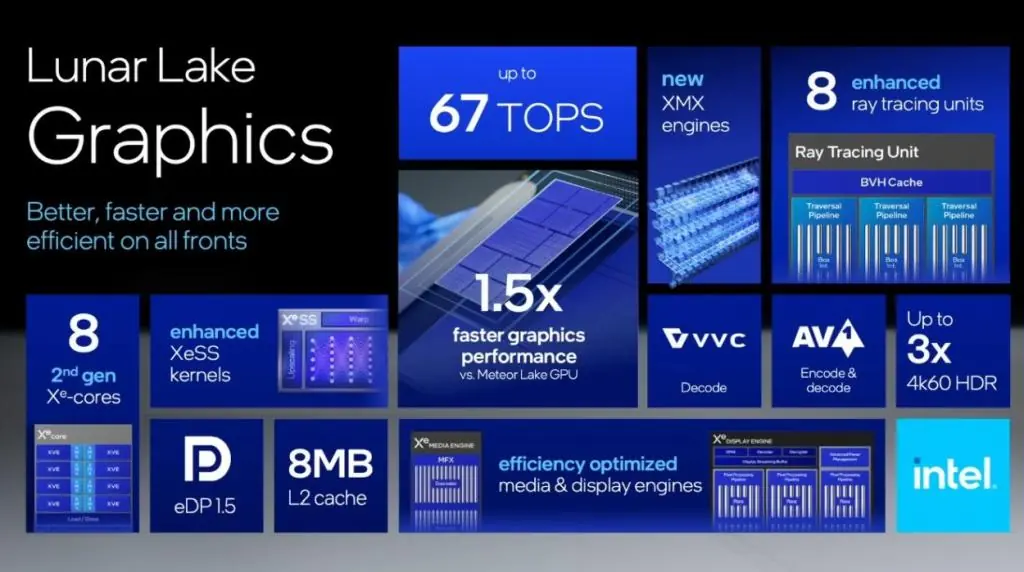

Die neue Battlemage-GPU, die in den Lunar Lake-Prozessoren integriert ist, basiert auf der zweiten Generation der Xe2-Architektur. Sie verfügt über acht Xe2-GPU-Kerne und bietet bis zu 50 % mehr Gaming-Leistung als die Meteor Lake-GPU.

Die GPU-Frequenz liegt zwischen 1,85 GHz und 2,05 GHz und benötigt nur 17 W Spitzenleistung, um die Effizienz aufrechtzuerhalten. Zum Vergleich: Apples M3 Pro 14-Kern-GPU benötigt bei maximaler Leistung etwa 17 W.

Bildquelle: Intel

Darüber hinaus kann die GPU allein bis zu 67 TOPS für KI-Verarbeitungsaufgaben liefern, was in vielen kreativen Anwendungen und bei Echtzeit-KI-Upscaling in Spielen hilfreich sein wird. Zudem verfügt die Battlemage-GPU über acht größere Raytracing-Einheiten für ein verbessertes Raytracing-Gaming-Erlebnis und unterstützt problemlos drei 4K-HDR-Bildschirme mit 60 Hz.

6. Verbesserte Energieeffizienz

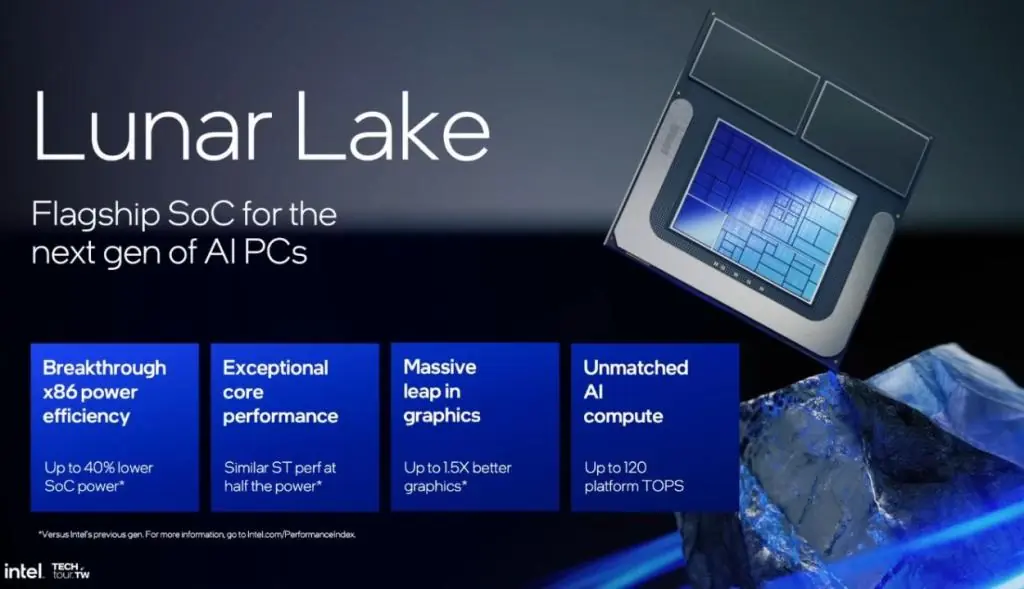

Auf der Computex in Taipeh erklärte Michelle Holthaus, Executive VP und GM bei Intel, dass, „wir den Mythos widerlegen werden, dass [x86] nicht so effizient sein kann“. Diese Aussage war ein direkter Angriff auf ARM-basierte Prozessoren wie Qualcomms Snapdragon X Elite und die M-Serie von Apple.

Bildquelle: Intel

Nach allem, was wir bisher über Lunar Lake gesehen haben, hat Intel seine Architektur vollständig für ein „Mobile-First“-Design überarbeitet, wobei der Fokus auf der Effizienz in allen Bereichen liegt. Jede Entscheidung wird mit Blick auf die Energieeffizienz getroffen. Intel behauptet, dass der Lunar Lake SoC den Stromverbrauch um beeindruckende 40 % senkt.

Von der Wahl des 3nm-Prozessknotens von TSMC über die Integration des Speichers, die Entfernung von HyperThreading, die Einführung inkrementeller Taktratensteigerungen bis zur Zusammenführung aller wesentlichen Einheiten in einem einzigen Compute-Tile – alle diese Designentscheidungen unterstreichen Intels starken Fokus auf die Maximierung der Effizienz der Lunar Lake-Plattform.

Wenn die Lunar Lake-Laptops im September auf den Markt kommen, werden wir sie eingehend testen und die Akkulaufzeit prüfen.

Zusammenfassung: Die Intel Lunar Lake-Prozessoren stellen einen bedeutenden Schritt in der x86-Welt dar, mit bahnbrechenden Technologien wie dem 3nm-Prozessknoten von TSMC, integriertem Speicher und dem leistungsstarken Skymont-Kern. Sie bieten deutliche Leistungs- und Effizienzsteigerungen im Vergleich zu früheren Modellen und setzen neue Maßstäbe für zukünftige Laptops. Mit den erwarteten Innovationen im KI-Bereich und den neuen Battlemage GPUs zeigt Intel, dass sie entschlossen sind, im Wettbewerb mit Qualcomm und anderen Konkurrenten die Führung zu übernehmen.
