Ein Venn-Diagramm ist eine hervorragende Methode, um zu visualisieren, wo sich zwei oder mehrere Konzepte oder Datensätze überschneiden. Es bietet eine grundlegende, aber effektive Darstellung von Gemeinsamkeiten und Unterschieden, ohne in tiefgreifende Details einzutauchen.
Venn-Diagramme in PowerPoint erstellen
PowerPoint bietet vielseitige Funktionen zur Erstellung von Diagrammen, darunter auch Venn-Diagramme. Diese können mithilfe der Zeichenwerkzeuge oder der speziellen SmartArt-Funktion erstellt werden.
Schritt-für-Schritt-Anleitung zur Erstellung
Hier ist eine detaillierte Anleitung, wie Sie in PowerPoint ein Venn-Diagramm erstellen:
Starten Sie eine neue PowerPoint-Präsentation oder wählen Sie eine bestehende Folie in Ihrer aktuellen Präsentation.
Gehen Sie zum Reiter „Einfügen“ in der Menüleiste.

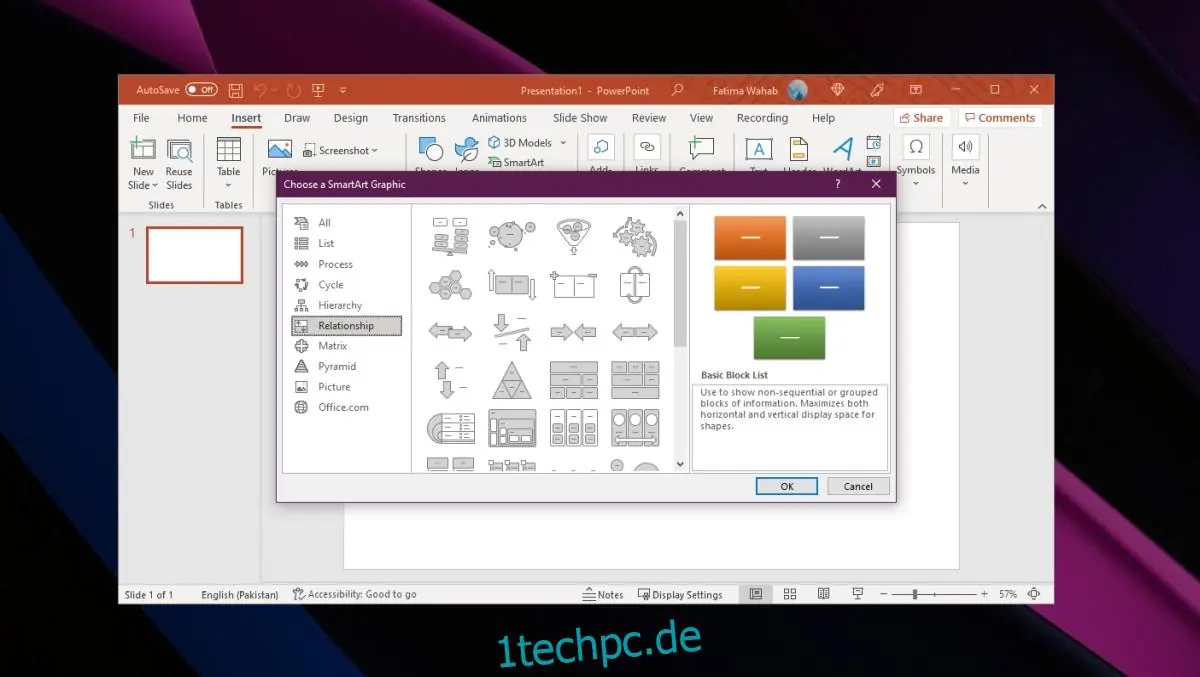

Klicken Sie auf das „SmartArt“-Symbol.
Wählen Sie im sich öffnenden Menü „Beziehung“ als Diagrammtyp.
In der Diagrammauswahl finden Sie „Einfaches Venn“.
Bestätigen Sie Ihre Auswahl mit „OK“.
Das Diagramm wird nun auf Ihrer Folie platziert.
Passen Sie die Beschriftungen und das gesamte Diagramm nach Ihren Wünschen an.
Beschriftungen und Anpassung des Venn-Diagramms

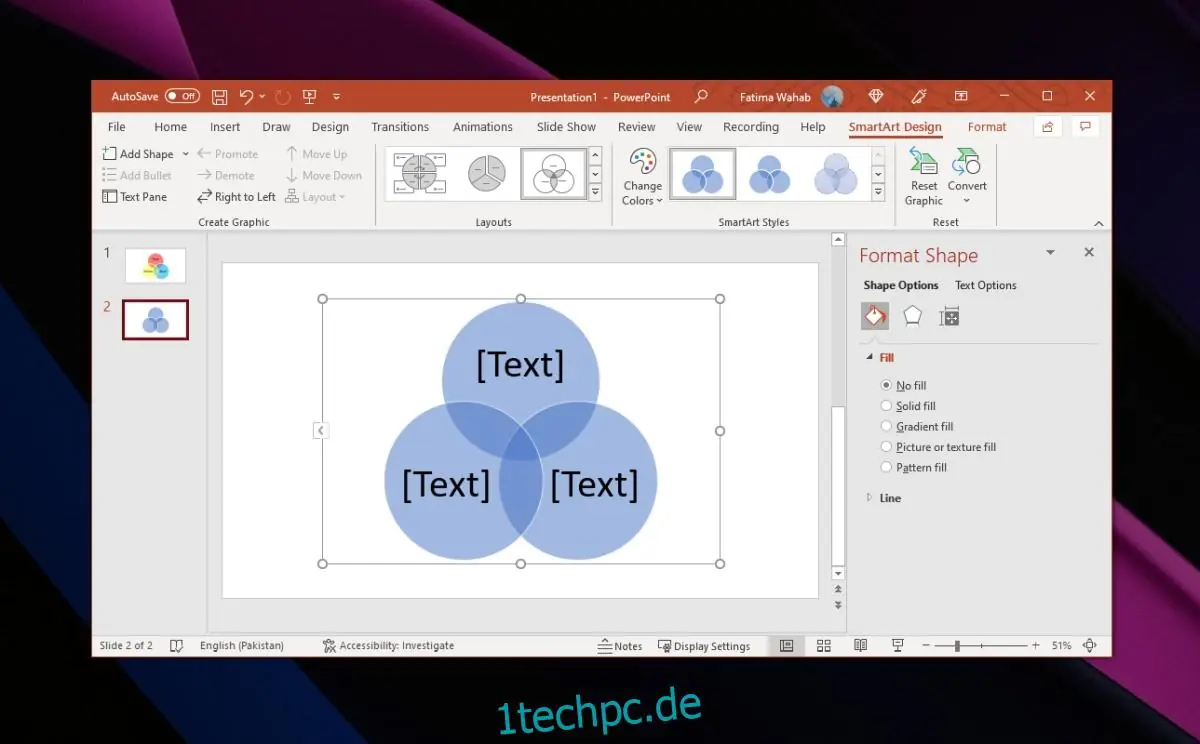

Das Diagramm wird zunächst mit Platzhaltertexten eingefügt. Diese müssen Sie durch eigene, aussagekräftige Beschriftungen ersetzen. Standardmäßig sind drei Elemente enthalten, die Sie jedoch nach Bedarf hinzufügen oder entfernen können.

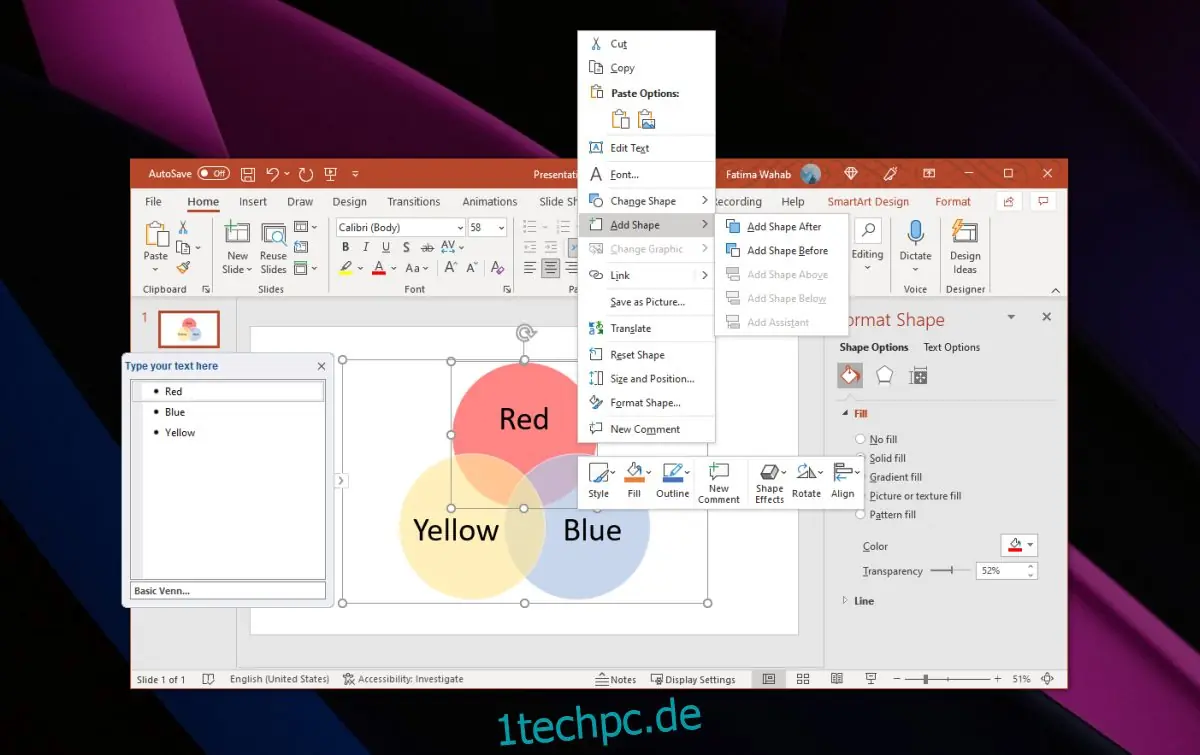

Klicken Sie mit der rechten Maustaste auf eine beliebige Form.
Wählen Sie im Kontextmenü „Form hinzufügen“.
Um einen neuen Kreis rechts neben dem aktuellen hinzuzufügen, klicken Sie auf „Form hinzufügen nach“.
Um einen neuen Kreis links hinzuzufügen, wählen Sie „Form hinzufügen vor“.
Um Text in den Überlappungsbereichen einzufügen, müssen Sie manuell ein Textfeld hinzufügen.
Gehen Sie zum Reiter „Einfügen“.
Wählen Sie „Textfeld“.
Ziehen Sie das Textfeld in den gewünschten Überlappungsbereich.
Tragen Sie die entsprechende Beschreibung ein.
Wiederholen Sie diesen Vorgang für alle überlappenden Zonen.
Farben und Transparenz ändern
So ändern Sie die Farbe der Kreise:
Wählen Sie einen der Kreise aus.
Klicken Sie mit der rechten Maustaste auf den Kreis und wählen Sie „Form formatieren“.
Öffnen Sie das Füllwerkzeug im Bedienfeld auf der linken Seite.
Wählen Sie die gewünschte Farbe für die Form.
Mit dem Transparenzregler können Sie die Transparenz anpassen, um den „Überlappungseffekt“ deutlicher zu machen.
Wiederholen Sie diese Schritte für alle Kreise.
Fazit
PowerPoint bietet zwei Varianten von Venn-Diagrammen: „Einfaches Venn“ und „Verbundene Ringe“. Experimentieren Sie mit beiden. Die Variante mit verbundenen Ringen ist besonders geeignet, wenn Sie viele Datensätze darstellen oder eine komplexe Überlappung von Elementen visualisieren möchten. Unabhängig davon, welche Variante Sie wählen, stehen Ihnen die gleichen Anpassungsmöglichkeiten zur Verfügung, um Ihr Venn-Diagramm optimal zu gestalten.
